• 处理器
  - 支持 AMD AM4 插槽 处理器 (Cezanne, Renoir, Picasso, Raven Ridge, 高达 65W)
  - 支持高达 65W CPU
  - 5 相供电设计
• 芯片
  - AMD X300
• 内存
  - 双通道 DDR4 内存技术

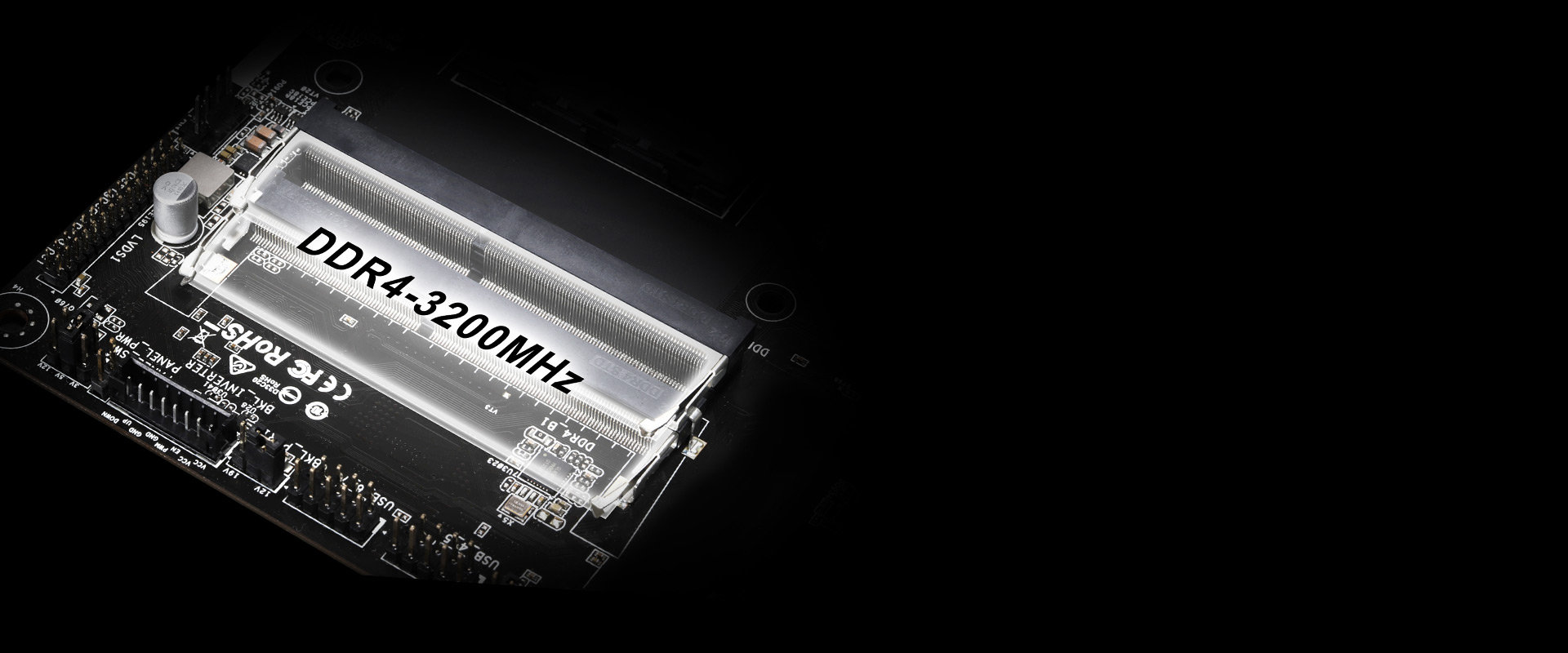

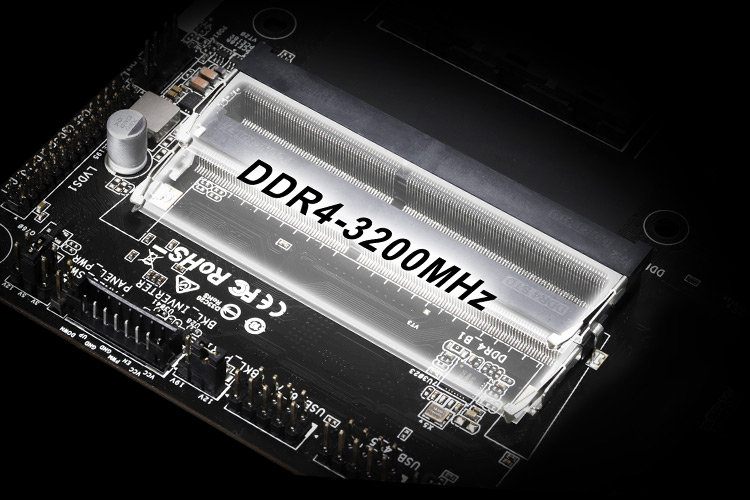

  - 2 x DDR4 SO-DIMM 内存插槽
  - AMD Cezanne/Renoir series APUs 支持 DDR4 3200 / 2933 / 2667 / 2400 / 2133 (非 ECC), un-buffered 内存*
  - AMD Ryzen 系列处理器 (Picasso) 支持 DDR4 2933 / 2667 / 2400 / 2133 (非 ECC), un-buffered 内存*
  - AMD Ryzen 系列处理器 (Raven Ridge) 支持 DDR4 2933 / 2667 / 2400 / 2133 (非 ECC), un-buffered 内存*
  - 系统内存最大容量: 64GB**



  *Please refer to below table for DDR4 SO-DIMM maximum frequency support.

  Ryzen 系列 APU (Renoir):


  Ryzen 系列处理器 (Picasso):


  Ryzen 系列处理器 (Raven Ridge):


  SR: 单列 DIMM, 1Rx4 或 1Rx8 于 DIMM 模块标签
  DR: 双列 DIMM, 2Rx4 或 2Rx8 于 DIMM 模块标签


  **由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
• BIOS
  - 支持图形界面的 128Mb AMI UEFI Legal BIOS
  - 支持 "即插即用"
  - 符合 ACPI 5.1, 支持唤醒与自动开机 (Wake Up Events)
  - 支持免跳线
  - 支持 SMBIOS 2.3
  - DRAM电压 adjustment
• 板载显卡
  - Ryzen 系列 APU 上集成 AMD Radeon™ HD Vega 系列显示核心*
  - DirectX 12, 像素着色引擎 5.0
  - 共享内存默认为 2GB。支持最高共享内存 16GB。**
  - 三显示输出选项: 2 x HDMI, 1 x LVDS 接口
  - 支持 2 x HDMI 2.1 with max. 分辨率 高达 4K@ 60Hz
  - 支持 HDMI端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) 2.1 接口
  - 支持 LVDS, 最大分辨率达 1920x1080 @ 60Hz
  - 通过 HDMI 2.1 端口支持 HDCP 2.3***



  *实际支持程度按 CPU 而定

  **要获得最高 16GB 共享内存需安装 32GB 系统内存。

  ***Picasso 通过 HDMI 2.0 端口支持 HDCP 2.2 功能
• 音效
  - Realtek ALC233 音频编码解码器
  - 1 x 耳机插孔
  - 1 x 麦克风接口
• 局域网
  - PCIE x1 千兆网卡 10/100/1000 Mb/s
  - Realtek RTL8111GR
  - 支持网络唤醒功能 (Wake-On-LAN)
  - 支持防雷击 / 防 ESD 静电
  - 支持 Energy Efficient Ethernet 802.3az
  - 支持 PXE
• 扩充插槽
  - 1 x M.2 接口 (Key E), 支持 2230 型 WiFi / BT PCIe WiFi 模块
• 存储
  - 1 x SATA3 6.0 Gb/s 接口, 支持 NCQ, AHCI 和热插拔

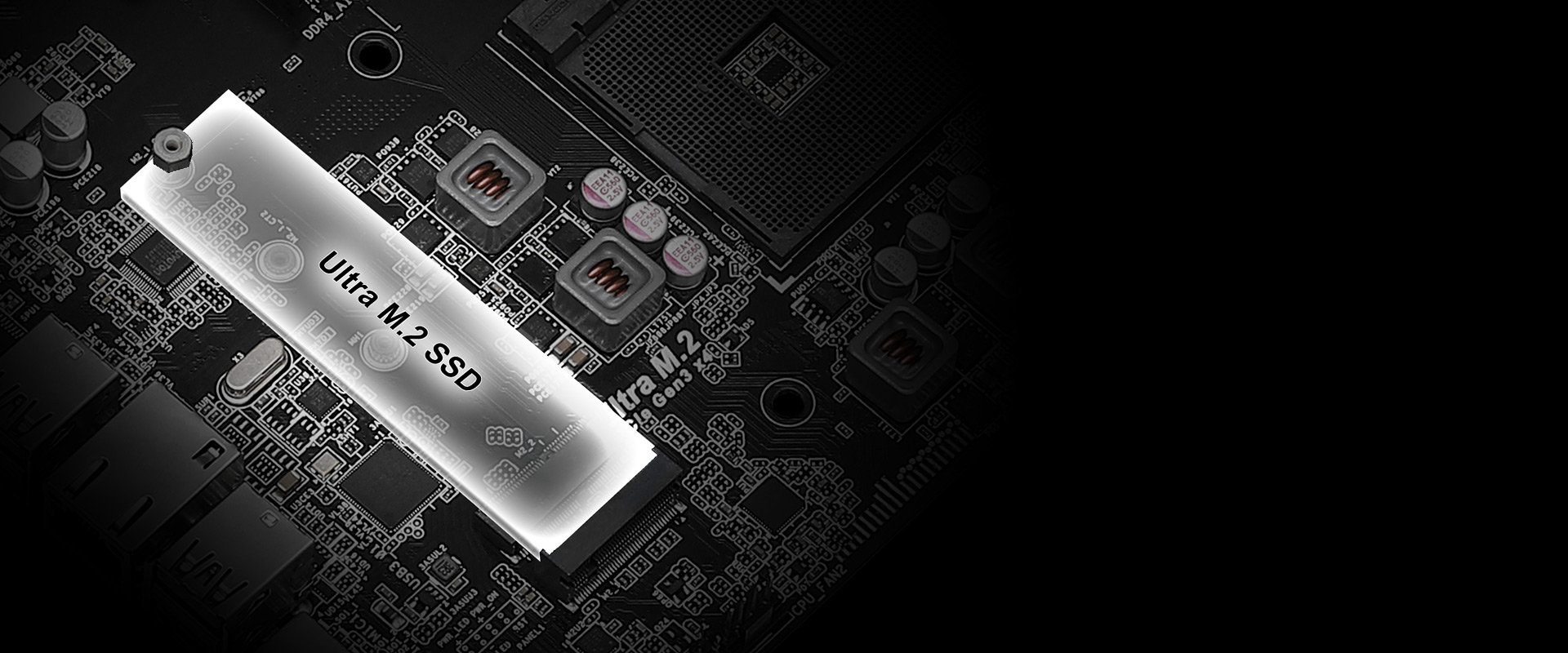

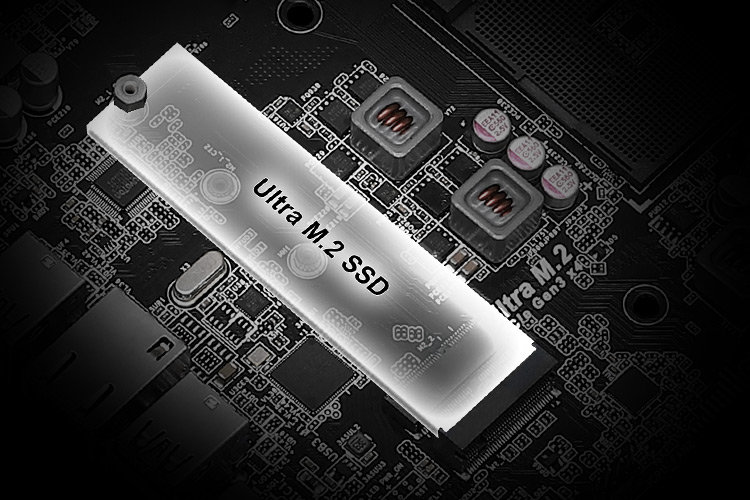

  - 1 x 超级 M.2 接口, 支持 M Key 2260/2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)*



  *支持 NVMe SSD 开机
  (选购) 2 x SATA3 6.0 Gb/s 接口, 1 x 超级 M.2 接口, 支持 M.2 PCI Express 模块 高达 Gen3 x4 (32 Gb/s)
• 板载接口
  - 1 x 机箱开启警告功能接针
  - 1 x 面板电压选择 接针
  - 1 x 背光逆变器电压选择 接针
  - 1 x FPD亮度 接针
  - 1 x Panel Off 接针
  - 1 x LVDS 接口
  - 2 x CPU 风扇接口 ((4-针))*
  - 1 x 4 针 19V 电源接口
  - 1 x 前面板音频接口
  - 1 x 内置扬声器接口 ((4-针))
  - 1 x SATA 电源接口
  - 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)



  *CPU 风扇接口支持最大 1A (12W) 电源.
• 后背板输出 / 入接口
  - 1 x 电源输入接口 (兼容于 19V 电源适配器)
  - 1 x 串行端口: COM

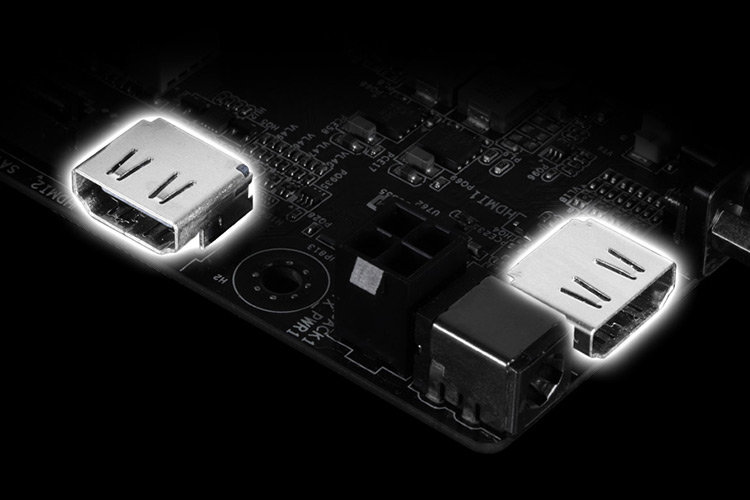

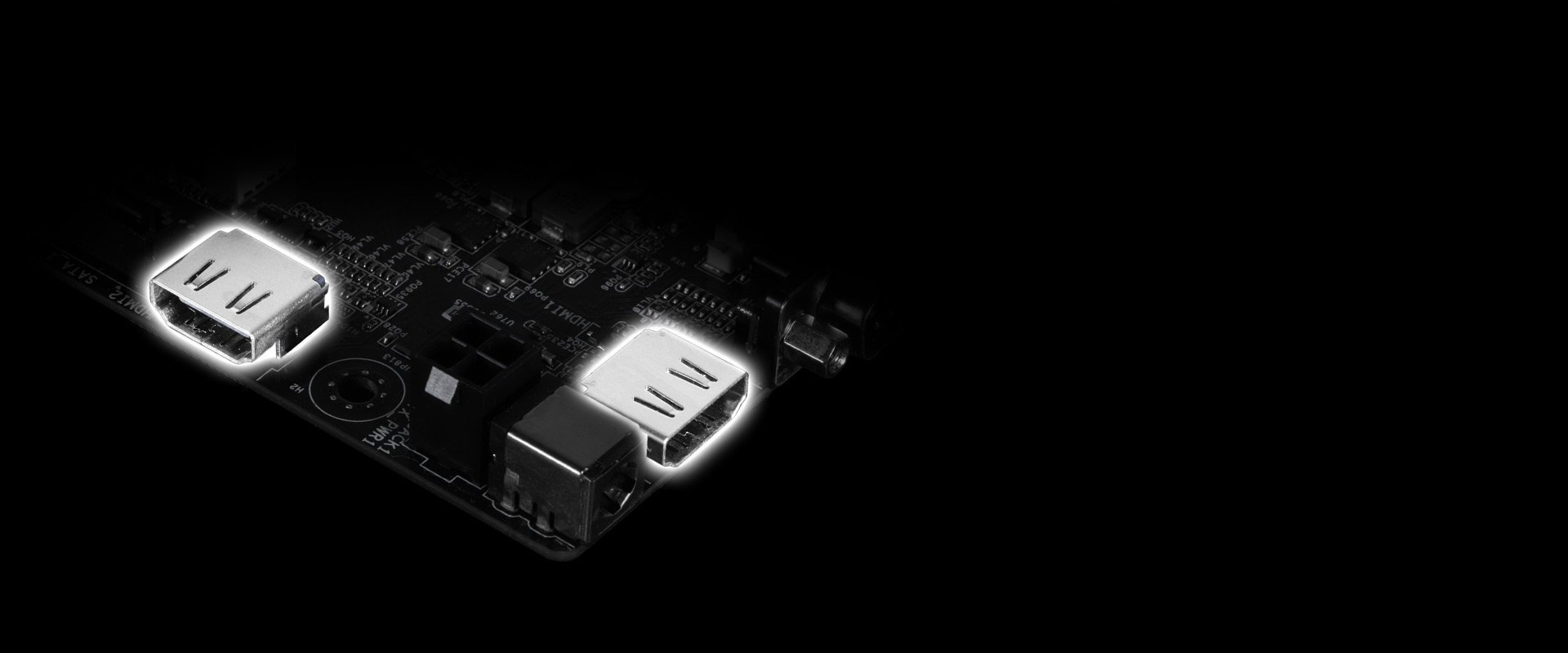

  - 2 x HDMI 接口: HDMI1 (后置), HDMI2 (内部)
  - 3 x USB 3.2 Gen1 A 型接口 接口 (支持 ESD 静电防护)
  - 1 x USB 3.2 Gen1 C 型接口 (co-layout USB 3.2 Gen1 A 型接口) 接口 (支持 ESD 静电防护)
  - 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
  - HD 音频插孔: 线路输出 / 麦克风
• 独家功能
  华擎超合金
  - 黑色磨砂 PCB
  - 高密度防潮纤维电路板
  华擎超级 M.2 (PCIe Gen3 x4 & SATA3)
  华擎全防护 (支持全部 USB、音源、网络接口)
• 附件
  - 快速安装指南 (选购)
  - I/O 挡板 (选购)
  - 1 x SATA 数据线 (选购)
  - 1 x SATA 电源线 (选购)
  - 2 x M.2 插槽螺丝
• 硬件监视器
  - CPU 温度检测
  - CPU 风扇转速计
  - CPU 静音风扇 (可根据处理器温度自动调节机箱风扇转速)
  - CPU 风扇多速控制
  - 机箱开启侦测
  - 电压实时监控: +12V, +5V, +3.3V, CPU 核心
• 结构

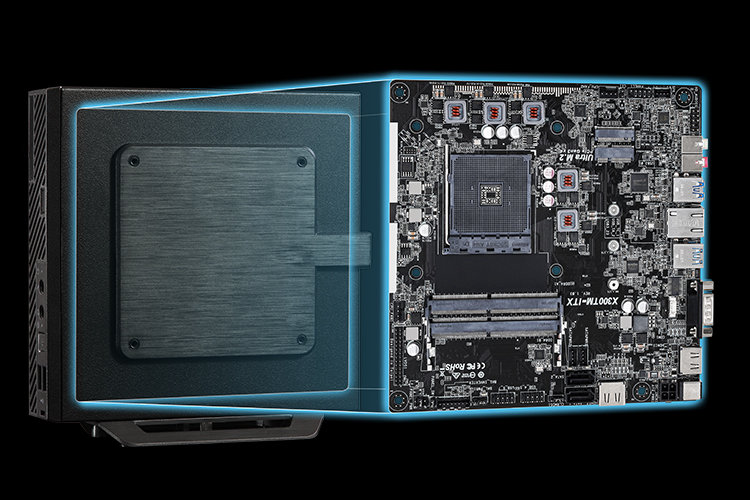

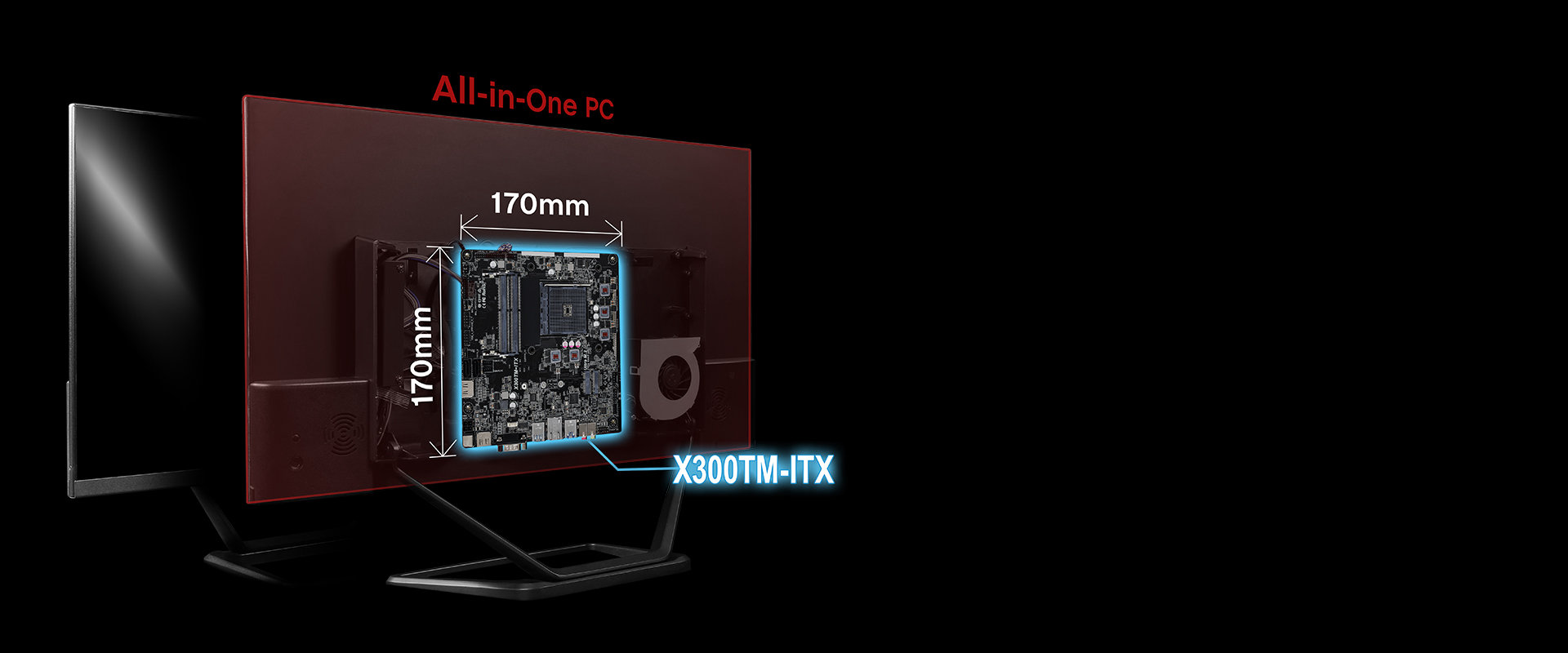

  - 薄身 Mini-ITX 规格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm (兼容 Mini-ITX)
  - 固态电容设计
• 操作系统
  - 支持 Microsoft^® Windows 10 64-bit
• 认证
  - FCC, CE
  - 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
