X570 太极

支持AMD AM4 插槽 Ryzen™ 2000、3000、4000 G 系列、5000 和 5000 G 系列台式机处理器
Intel^® Wi-Fi 6 802.11ax (2.4Gbps) + BT 5.2
支持 DDR4 4666+ (OC)
3 PCIe 4.0 x16, 2 PCIe 4.0 x1
NVIDIA^® NVLink™, Quad SLI™, AMD 3-Way CrossFireX™
7.1 声道高保真音频 (Realtek ALC1220 音频编码解码器), 支持高保真四代 & DTS 连接
8 SATA3, 2 超级 M.2 (PCIe Gen4x4 & SATA3), 1 超级 M.2 (PCIe Gen4x4)
3 USB 3.2 Gen2 (后置 A+C 型接口, 前置 C 型接口), 8 USB 3.2 Gen1 (2 前置, 6 后置)
Intel^® 千兆网卡
华擎 Polychrome SYNC

产品特色
产品规格
支持与下载

天貓购买

京東购买

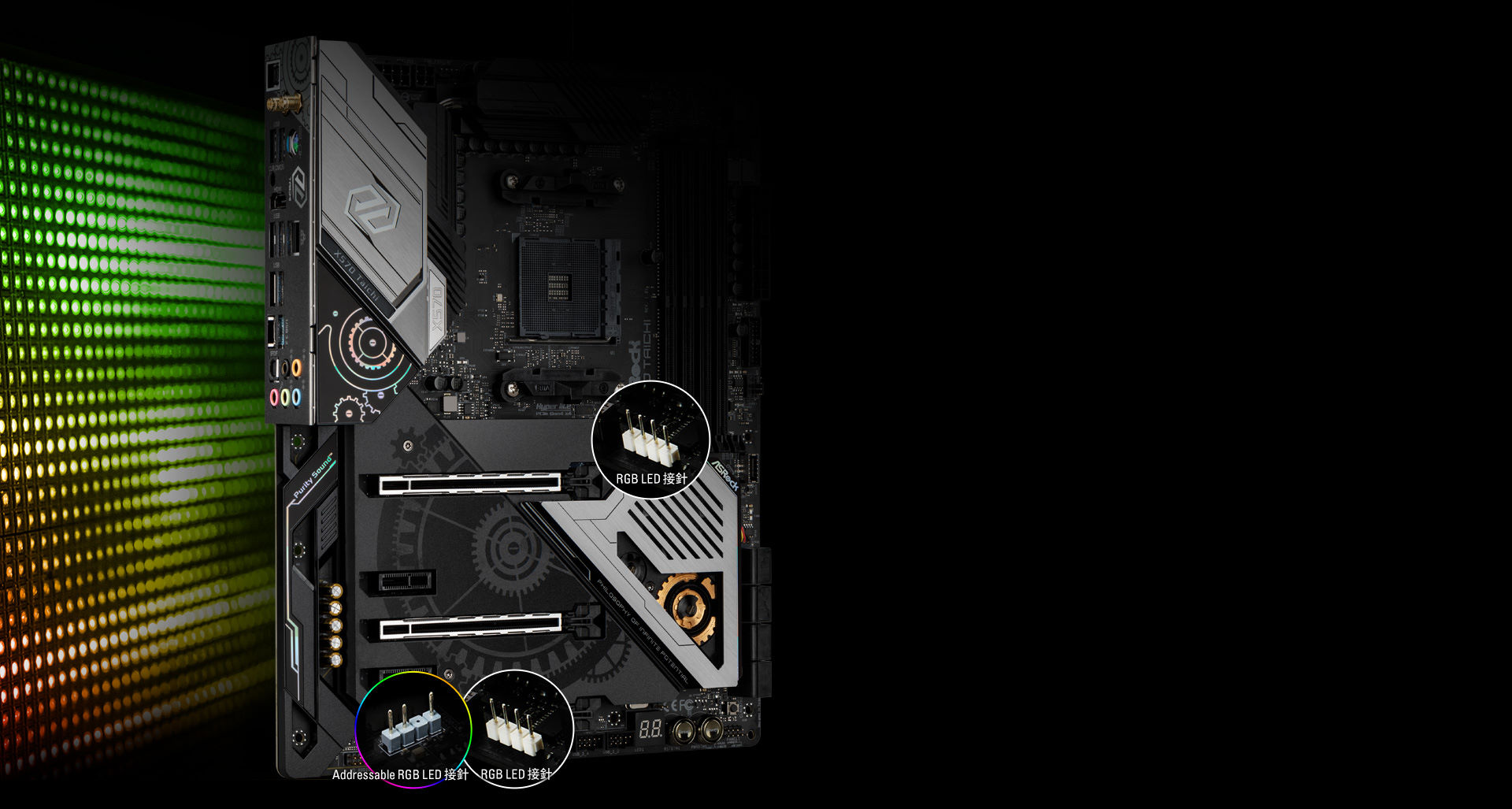

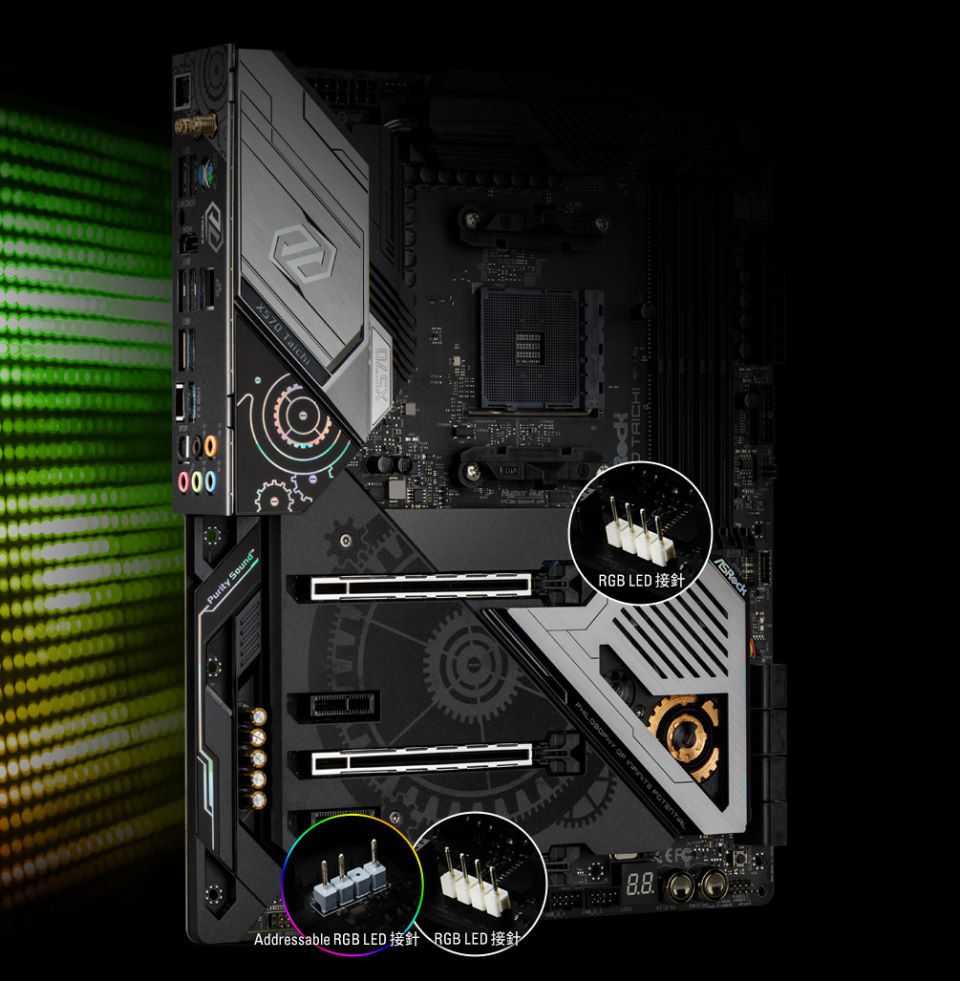

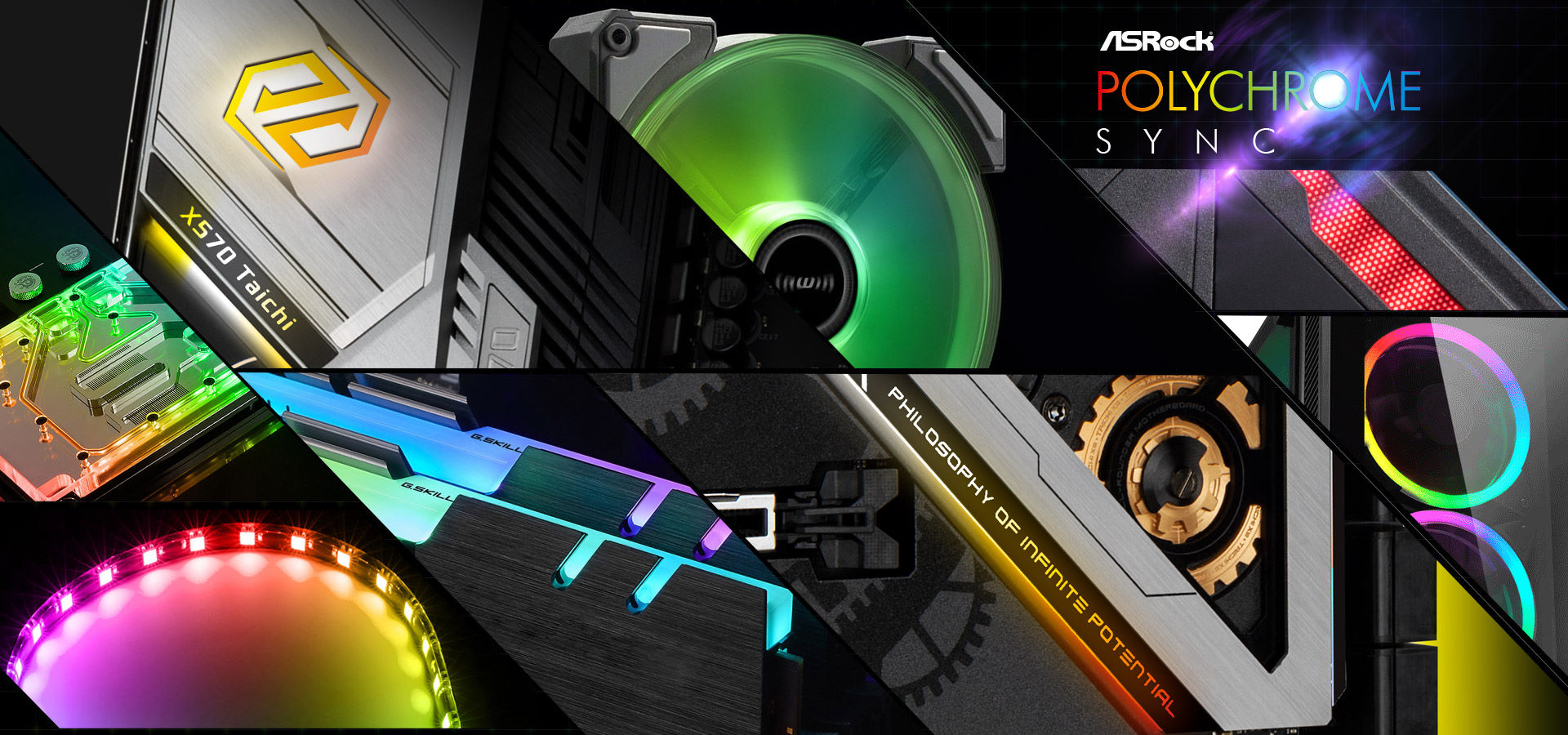

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB

ASRock 系列不但拥有令人惊叹的性能，更有更新卓越美学，好让您能够更方便地打造出属于自我的多彩RGB主机！除了板载的Addressable RGB灯效以外，主板还能够兼容各式LED设备，如灯条、CPU风扇、散热器、机壳等。此外，使用者也可以让这些RGB LED设备同步发光！通过 Polychrome RGB同步认证的配件，来创建独特灯光效果。

*Addressable RGB LED 接针支持WS2812B Addressable RGB LED 灯条(5V/Data/GND)，上限额定功率为3A (5V)，上限数量为80个LED，长度在2米以内。
*RGB LED 接针支持标准5050 RGB LED条(12V/G/R/B)，上限额定功率为3A (12V)，长度在2米以内。

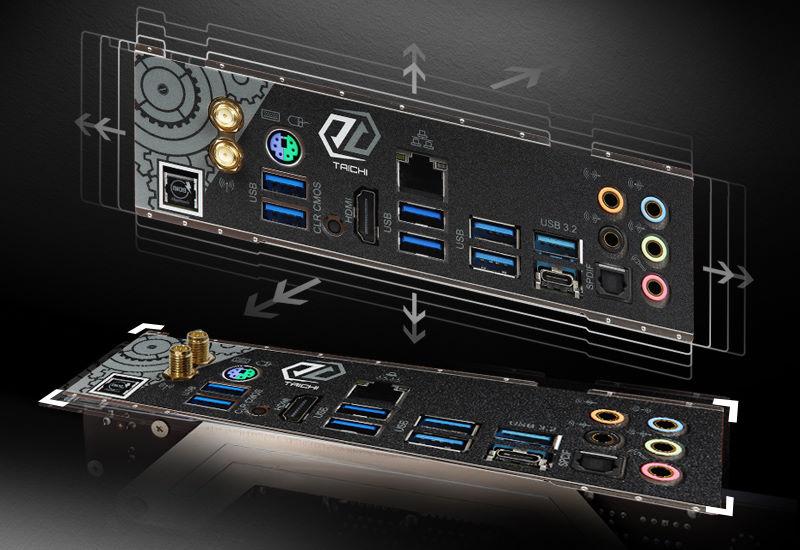

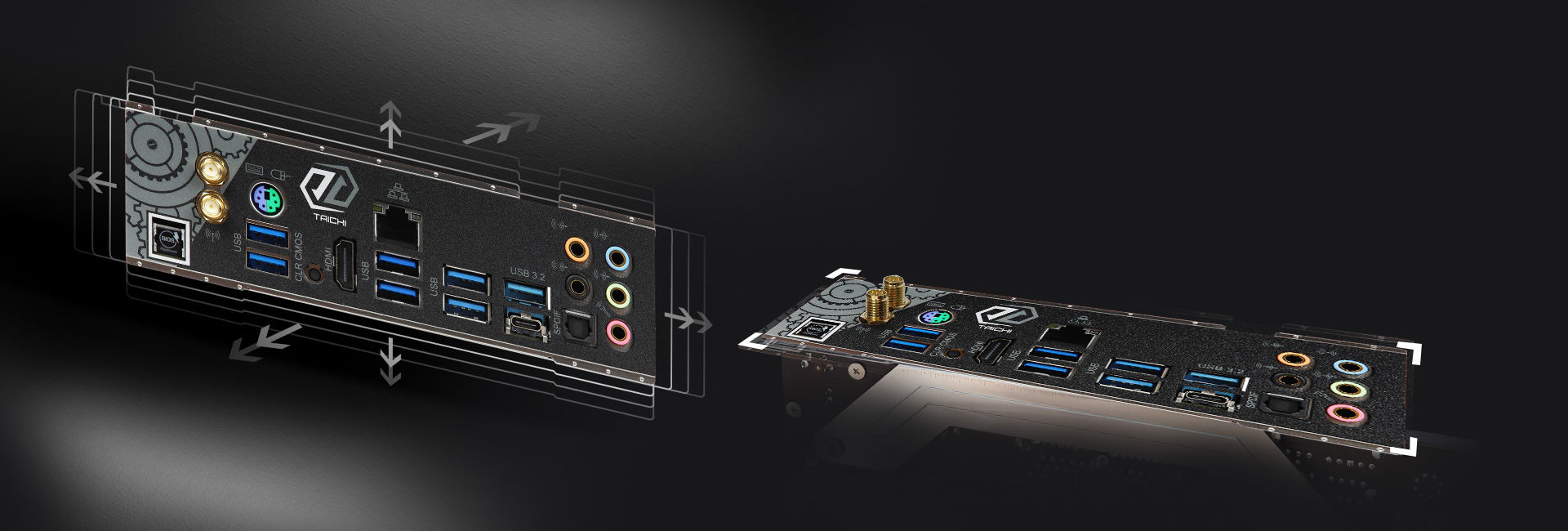

弹性化I/O挡板

不像大多数装饰用途大于实际用途的所谓预装式I/O挡板。ASRock 弹性化I/O挡板预留了更多弹性化调整空间，可完美对应各式机壳的公差，准确贴合机壳，再也不会碰到主板螺丝孔位对不上机壳的问题。

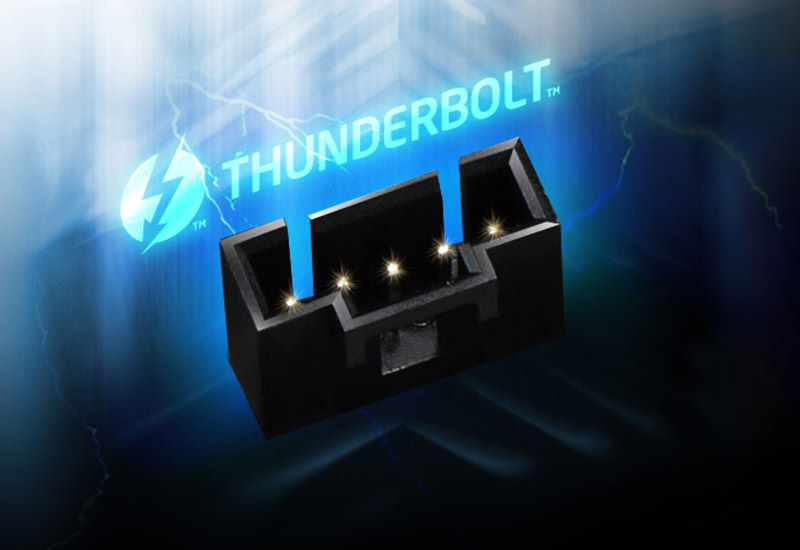

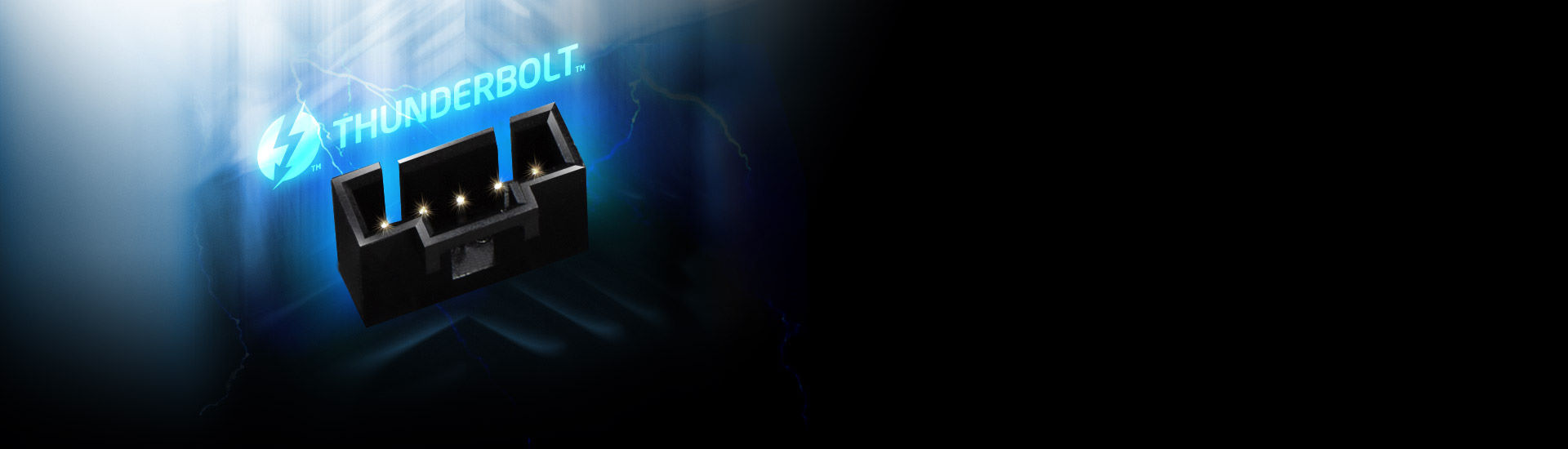

Thunderbolt 3 AIC 扩充针脚

Thunderbolt 3不再局限在某些芯片组了！ASRock运用强大设计能力，将Thunderbolt 3技术移植到AMD X570主板里头，成为全球第一间实现这神奇技术的主板厂商。你只需要一张Thunderbolt 3 AIC R2.0卡，便可以尽情享受更先进的Thunderbolt 3传输接口！

*1:只能检测到3台TB3设备。
*2:从S3/S4中唤醒后，某些USB 3.2 Type-C设备会导致系统重新启动。
*3:从S3/S4中唤醒后无法点亮TB3屏幕，需要重新插入屏幕讯号线。
*4:不支持Thunderbolt 3 PCIe显示适配器扩充盒。

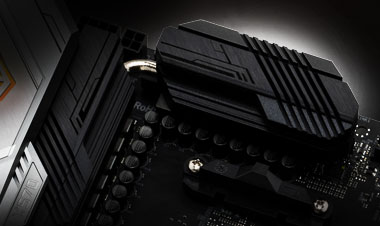

超合金散热器

大型铝合金散热片提供超强散热能力，完整覆盖 MOSFET 与板载芯片区域，让 MOSFET 和芯片都能在较低温的环境工作，系统运作也更加稳定可靠。

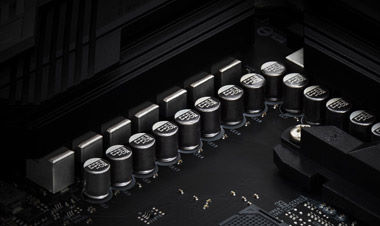

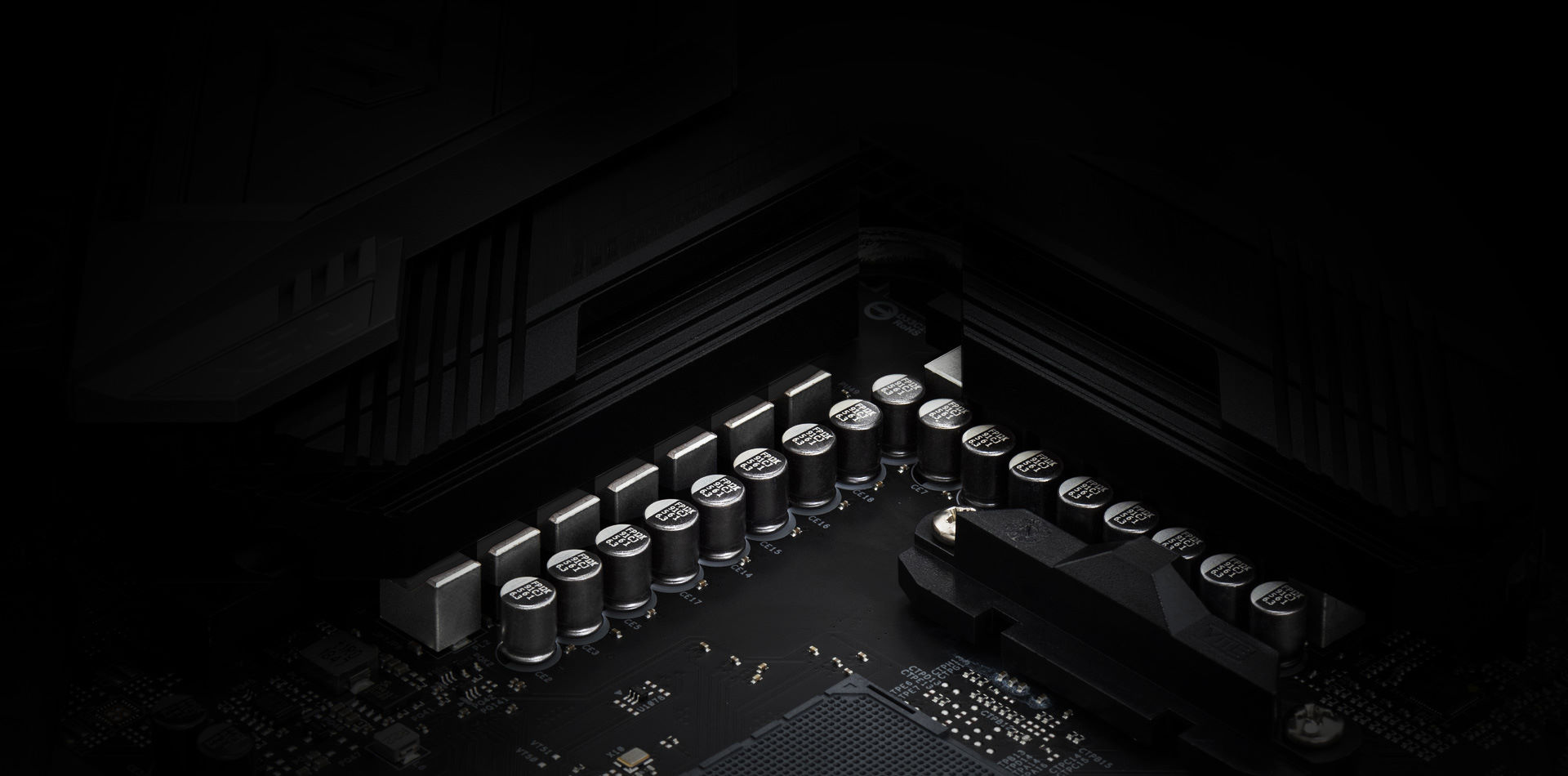

60A 高效电感

与传统电感相比，华擎的新一代高效电感可有效提高饱和电流达 3 倍，提高并改善主板的 Vcore 电压供应。

Dr. MOS

Dr.MOS是为完美转化效率而优化的集成电源解决方案! 智能输出更高的电流，每相驱动高达50A的连续电流，从而提供更好的热效果和优越的性能。

内存供电高效合金电感

专门为内存供电设计的新一代合金电感具备高磁性及抗热的特点，可以为主板传输更加稳定可靠的电源。

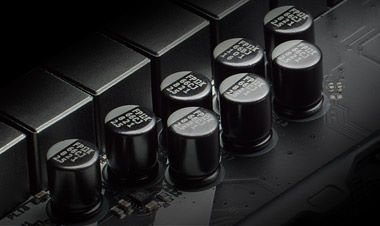

组合式电容

结合了 820uF 与 100uF 聚合物电容，能够提供更干净、更高效、更灵敏的 CPU 核心电源。

Nichicon 12K 黑金电容

与其他高阶主板所使用的电容仅有 10,000 小时使用寿命相比，华擎率先采用 Nichicon 12K 顶级黑金电容，具备至少 12,000 小时的使用寿命，让您系统稳定运作更有保障。

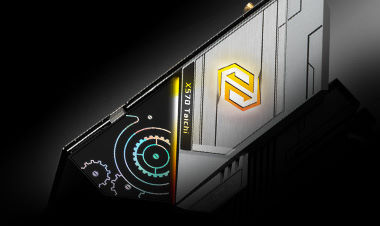

I/O 装甲

保护后面板 I/O 接口周围的重要元件免受静电干扰。

黑色消光黑 PCB

全新的黑铜色消光黑 PCB 设计，不仅外观更加沉稳，也代表了更高的工艺制造水平。

高密度防潮纤维电路板

采用全新高密度玻璃纤维 PCB 板，有效降低 PCB 板的间隙来保护主板免受由于湿气造成的电子短路的伤害。

独家功能
华擎 USB 3.2 Gen2
- 华擎前置 C 型 USB 3.2 Gen2 接针 (10 Gb/s)
- 华擎 USB 3.2 Gen2 Type-A 接口 (10 Gb/s)
- 华擎 USB 3.2 Gen2 Type-C 接口 (10 Gb/s)
华擎超合金
- 超合金散热器
- 60A 高效电感
- 50A Dr.MOS
- 内存供电高效合金电感 (与铁粉电感相比，可降低 70% 的内核损失)
- 组合式电容 (Nichicon 12K 黑色电容)
- Nichicon 12K 黑色电容 (日本原装高品质高传导固态电容)
- I/O 装甲
- 黑色磨砂 PCB
- 高密度防潮纤维电路板
- 2 盎司铜制 PCB 板
Intel^® 802.11ax WiFi
华擎合金插槽
华擎 M.2 散热盔甲

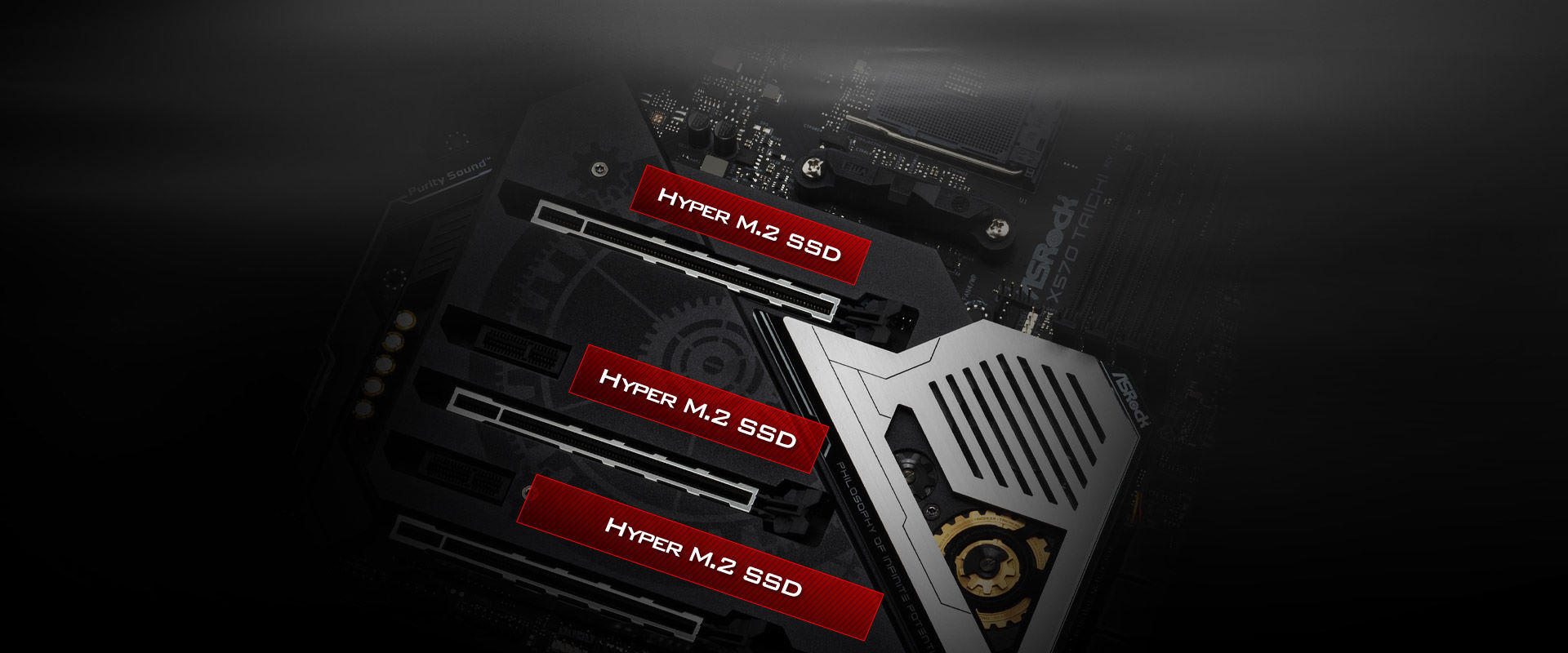

华擎超级 M.2 (PCIe Gen4x4 & SATA3)
华擎超稳定 USB 供电
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- 支持 AMD AM4 插槽 Ryzen™ 2000, 2000 G-Series, 3000, 3000 G-Series, 4000 G-Series, 5000 和 5000 G-Series 台式处理器*
- Intersil 数字电源控制器
- 能够为CPU提供额外的300W功率
- 支持华擎B+ 涡轮芯片 II

*详情请参阅 CPU 支持列表.
芯片
- AMD X570
内存
- 双通道 DDR4 内存技术
- 4 x DDR4 内存插槽
- AMD Ryzen 系列处理器 (Vermeer) 支持 DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Matisse) 支持 DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列 APU (Cezanne) 支持 DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列 APU (Renoir) 支持 DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Pinnacle Ridge) 支持 DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & (非 ECC), un-buffered 内存*
- AMD Ryzen 系列处理器 (Picasso) 支持 DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 (非 ECC), un-buffered 内存*
- 系统内存最大容量: 128GB**
- 支持极限内存配置文件（XMP）内存模块
- DIMM 插槽采用 15μ 镀金接针

*对于 Ryzen 系列 APU (Picasso, Cezanne 和 Renoir), ECC 仅支持 PRO CPU.
有关AMD非XMP内存频率支持，请参阅下表. 有关详细信息，请参阅华擎网站上的QVL。

Ryzen 系列处理器 (Vermeer):

Ryzen 系列处理器 (Matisse):

Ryzen 系列 APU (Cezanne):

Ryzen 系列 APU (Renoir)

Ryzen 系列处理器 (Pinnacle Ridge):

Ryzen 系列处理器 (Picasso):

SR: 单列 DIMM, 1Rx4 或 1Rx8 于 DIMM 模块标签 x=1 或 2
DR: 双列 DIMM, 2Rx4 或 2Rx8 于 DIMM 模块标签

**由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
BIOS
- 支持图形界面的 256Mb AMI UEFI Legal BIOS
- 支持 "即插即用"
- 符合 ACPI 5.1, 支持唤醒与自动开机 (Wake Up Events)
- 支持免跳线
- 支持 SMBIOS 2.3
- CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, 电压多功能调节器
板载显卡
- Ryzen 系列 APU 上集成 AMD Radeon™ HD Vega 系列显示核心*
- DirectX 12, 像素着色引擎 5.0
- 共享内存默认为 2GB. 支持最高共享内存 16GB**
- 支持 HDMI 2.0, 最大分辨率达 4K x 2K (4096x2160) @ 60Hz
- 支持 HDMI 2.0 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
- 支持HDMI 2.0的HDR（高动态范围）
- 通过 HDMI 2.0 端口支持 HDCP 2.2 功能
- 通过 HDMI 2.0 端口支持 4K Ultra HD (UHD) 超清播放
- 支持 Microsoft^® PlayReady

*实际支持程度按 CPU 而定

**要获得最高 16GB 共享内存需安装 32GB 系统内存。

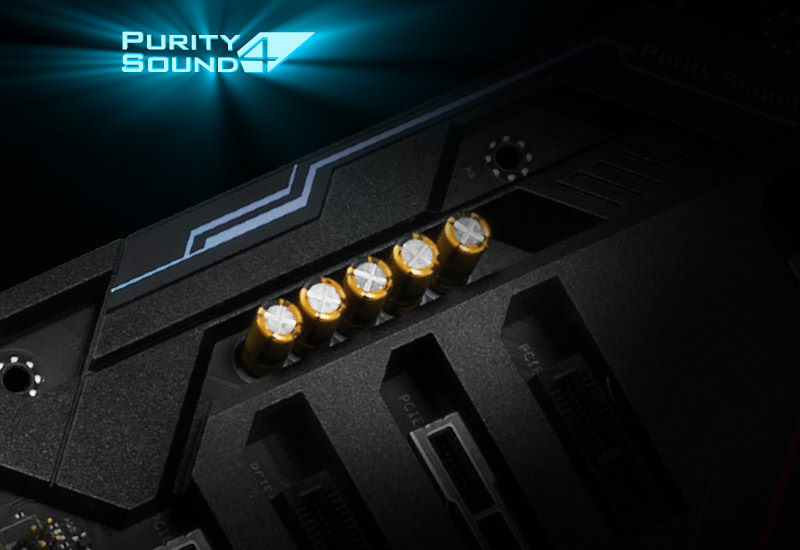

音效
- 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1220 音频编码解码器)
- 支持优质蓝光音效
- 支持防突波

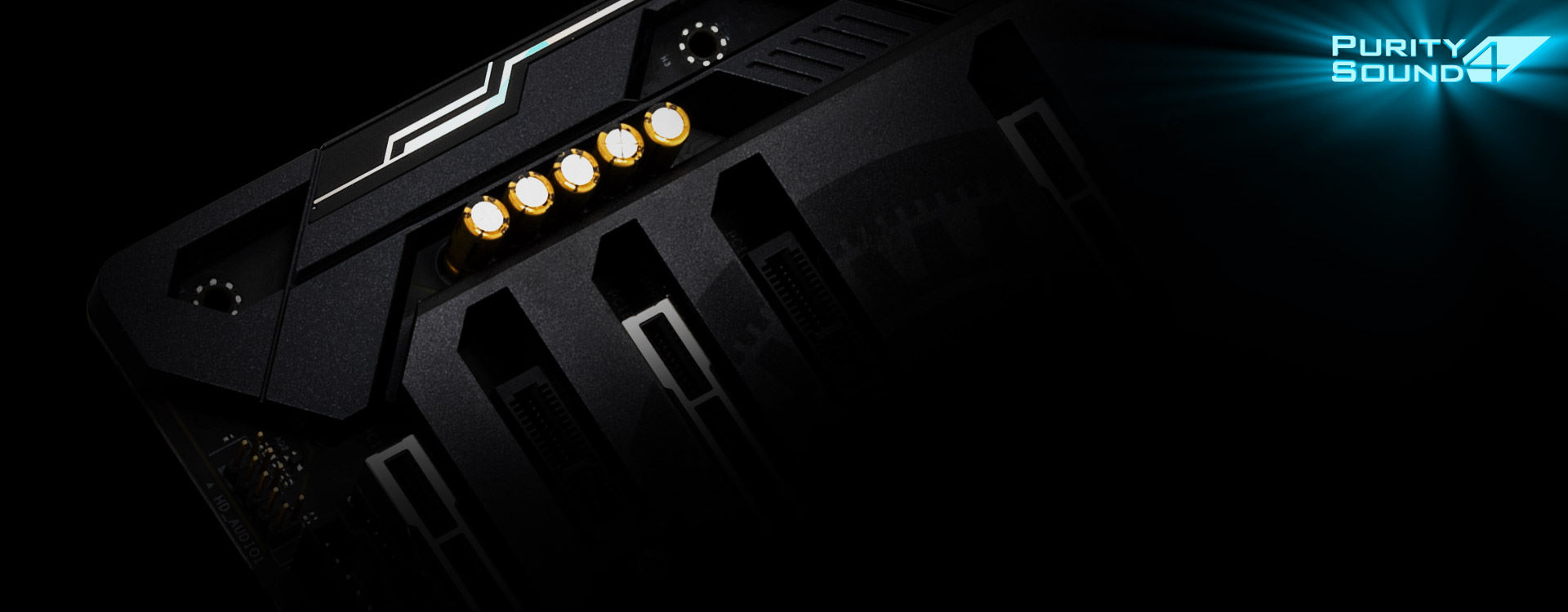

- 支持高保真四代
- NE5532 优质耳放于前面板音频接口 (支持高达 600 欧姆的耳机)
- 纯净电源
- 直接驱动技术
- PCB 隔离屏蔽
- 後置音效自动阻抗侦测
- 左右声道分层布线
- 镀金音频插孔
- 15μ 镀金音频接口
- 支持 DTS 连接

局域网

- 千兆网卡 10/100/1000 Mb/s
- GigaLAN Intel^® I211AT
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE

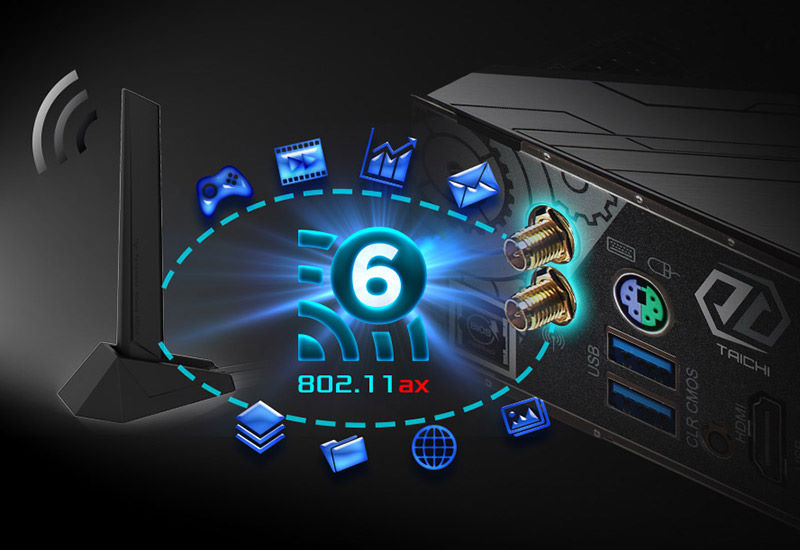

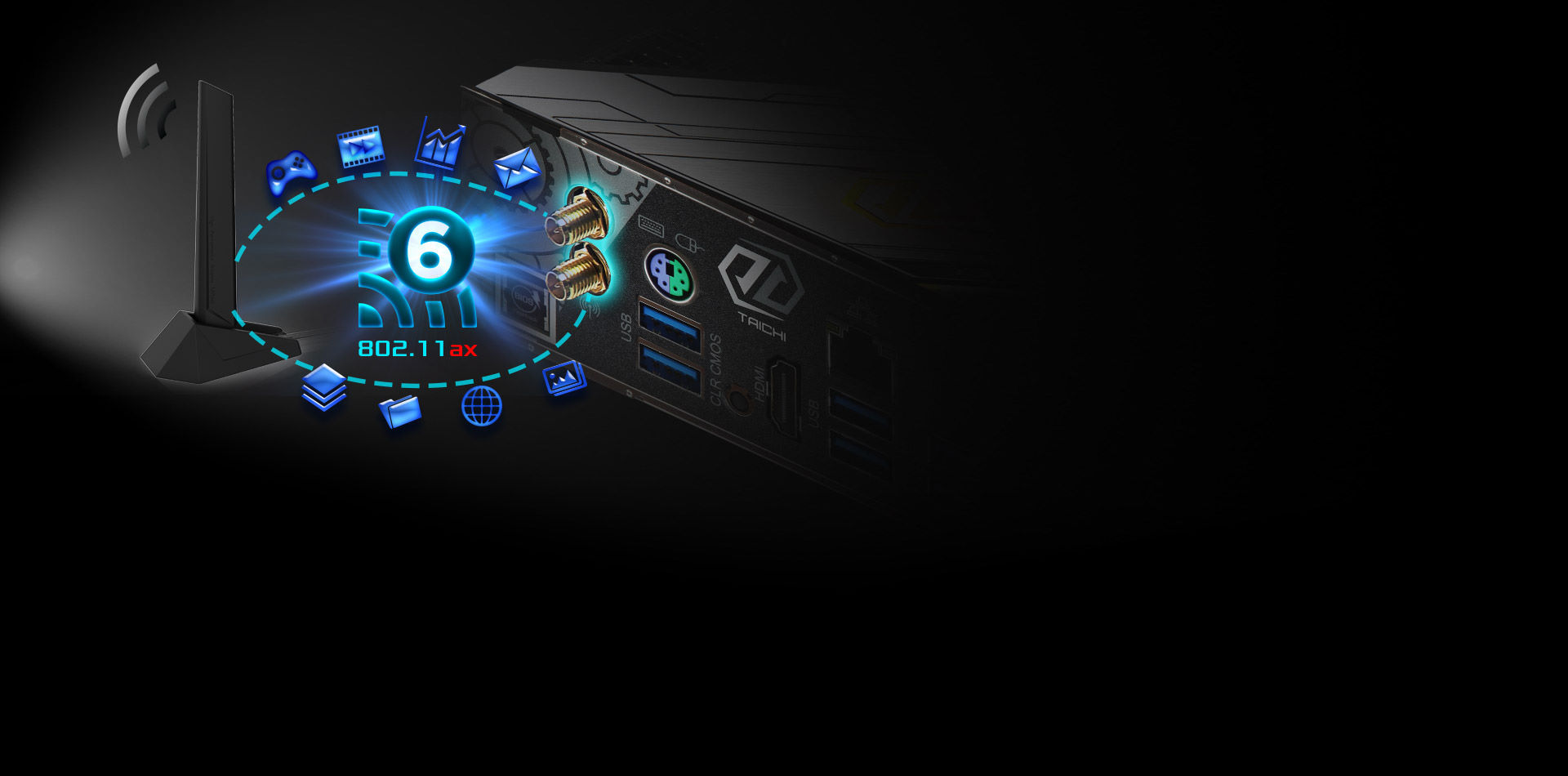

无线网卡

- Intel^® 802.11ax WiFi 模块
- 支持 IEEE 802.11a/b/g/n/ax
- 支持双频 (2.4/5 GHz)
- 支持高速无线连接达 2.4Gbps
- 双天线支持 2 (发送) x 2 (接收) 分集技术
- 支持蓝牙 5.2 + 高速 class II
- 支持 MU-MIMO

扩充插槽

AMD Ryzen 系列处理器 (Vermeer, Matisse)
- 2 x PCI Express 4.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen 系列处理器 (Cezanne, Renoir, Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 插槽 (单插槽 x16 (PCIE1); 双插槽 x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen 系列处理器 (Picasso)
- 1 x PCI Express 3.0 x16 插槽 (x8 (PCIE1))*
AMD X570 芯片组
- 1 x PCI Express 4.0 x16 插槽 (x4 (PCIE5))*

- 2 x PCI Express 4.0 x1 插槽
- 支持 AMD Quad CrossFireX™, 3-Way CrossFireX™ 和 CrossFireX™**
- 支持 NVIDIA^® Quad SLI™ 和 SLI™***
- 支持双NVIDIA^® GeForce RTX系列显卡的NVIDIA^® NVLink™***
- 1 x 垂直 M.2 插槽 (Key E) 附赠 WiFi-802.11ax PCIe WiFi 无线模块 (位于后侧 I/O)
- VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1)

*安装 Picasso 后，本主板仅可在 PCIE1 或 PCIE5 插槽上支持一张显卡.
支持 NVMe SSD 开机

**仅 Ryzen 系列处理器支持 3-way CrossFireX™ 功能。 (Vermeer, Matisse, Cezanne, Renoir 和 Pinnacle Ridge).

***NVIDIA^® NVLink™ 桥接器不附于包装内。如有必要，请从NVIDIA购买。
此功能仅支持 Ryzen 系列处理器 (Vermeer, Matisse, Cezanne, Renoir 和 Pinnacle Ridge).

存储

- 8 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0, RAID 1 和 RAID 10), NCQ, AHCI 和热插拔
- 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2242/2260/2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Vermeer 和 Matisse) 或 Gen3x4 (32 Gb/s) (Cezanne, Renoir, Pinnacle Ridge 和 Picasso)*
- 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2260/2280 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Vermeer 和 Matisse) 或 Gen3x4 (32 Gb/s) (Cezanne, Renoir, Pinnacle Ridge 和 Picasso)*
- 1 x 超级 M.2 接口 (M2_3), 支持 M Key 2230/2242/2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (Vermeer 和 Matisse) 或 Gen3x4 (32 Gb/s) (Cezanne, Renoir, Pinnacle Ridge 和 Picasso)*

*如果 M2_3 被占用，PCIE5 插槽将关闭。
支持 NVMe SSD 开机
AMD Athlon™ 3000G 处理器不支持 NVMe 固态硬盘
支持华擎 U.2 套件
支持 RAID 0/1/10

板载接口

- 1 x 电源 LED 与扬声器接针
- 1 x AMD 风扇 LED 接针*
- 1 x RGB LED 接针**
- 1 x 可编程 LED 接针***
- 1 x CPU 风扇接口 (4-针)****
- 1 x CPU / 水泵风扇接口 (4-针) (智能风扇速度控制)*****
- 4 x 机箱 / 水泵风扇接口 (4-针) (智能风扇速度控制)******
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 1 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 4 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口 (15μ 镀金音频接口)
- 1 x AMD LED 风扇 USB 接针
- 1 x Thunderbolt™ AIC 接口 (5-针) (仅支持华擎 Thunderbolt™ 3 AIC 卡 R2.0)
- 2 x USB 2.0 接针 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen2 接针 (支持 ESD 静电防护)
- 1 x 带 LED 的 Dr. Debug
- 1 x LED 电源按钮
- 1 x LED 重置按钮
- 1 x CMOS 数据清除按钮
- 1 x SPI TPM 接针*******

*AMD 风扇 LED 接头可支持最高12V/3A（36W），以及最长2.5公尺的RGB LED灯条。

**支持高达 12V/3A, 36W LED 灯条

***支持高达 5V/3A, 15W LED灯条

****CPU 风扇接口支持最大 1A (12W) 电源.

*****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。

*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP 和 CHA_FAN3/WP 可以自动检测 3 针或 4 针风扇.

*******请参考链接以获取更多信息: https://asrock.com/mb/spec/product.asp?Model=TPM-SPI

后背板输出 / 入接口

- 2 x 天线端口
- 1 x PS/2 键盘 / 鼠标接口
- 1 x HDMI 接口
- 1 x 光纤 SPDIF 数字音频输出端口
- 1 x USB 3.2 Gen2 Type-A 接口 (10 Gb/s) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen2 Type-C 接口 (10 Gb/s) (支持 ESD 静电防护)
- 6 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)*
- 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
- 1 x CMOS 数据清除按钮

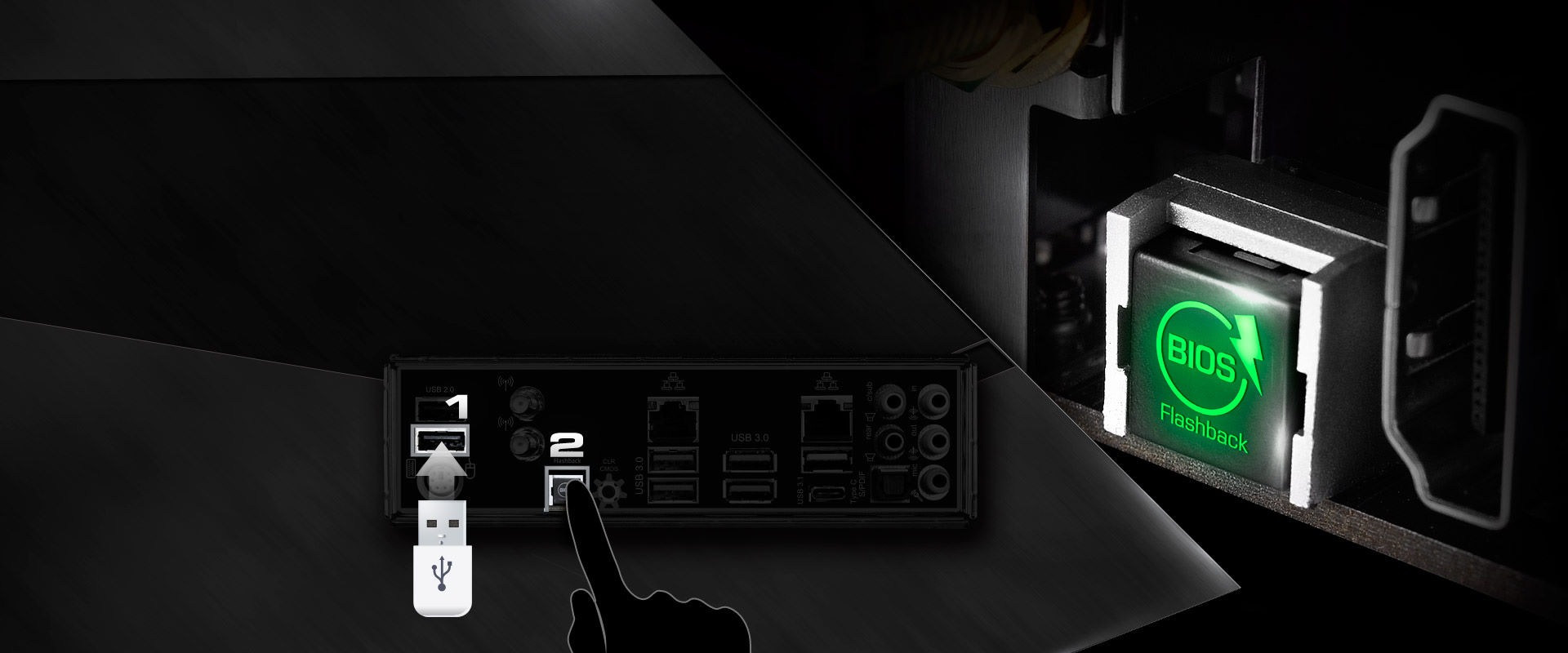

- 1 x BIOS 一键更新按钮
- HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风 (镀金音频插孔)

*USB3_5_6 端口支持超稳定 USB 供电.
USB3_5_6 端口不支持 ACPI 唤醒功能.

软件与 UEFI

软件
- 华擎 A-Tuning
- 华擎 Polychrome SYNC
UEFI
- 华擎全高清 UEFI
- 华擎 Instant Flash（即时更新工具）

*可从华擎应用市场下载这些应用程序.

随机光盘

- 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏

附件

- 4 x SATA 数据线
- 1 x 华擎 SLI_HB_Bridge_2S 卡
- 1 x 华擎 WiFi 2.4/5 GHz 天线
- 1 x 华擎螺丝刀
- 3 x M.2 插槽螺丝
- 2 x M.2 插槽的支座

硬件监视器

- 温度检测: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇转速计: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 风扇多速控制: CPU, CPU/水泵, 机箱, 机箱/水泵风扇
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

结构

- ATX 规格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 2 盎司铜制 PCB 板

操作系统

- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit

认证

- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)

说明	语系	下载
使用者手册	英文	全球	中国
BSMI	Multi-Language	全球	中国
快速安装指南	中文	全球	中国
快速安装指南	多国语	全球	中国
快速安装指南	英文	全球	中国
RAID 安装指南	中文	全球	中国
RAID 安装指南	英文	全球	中国

HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

以上使用界面图片仅供参考。实际使用界面可能因软件版本不同而有所差异。

X570 太极

无法抗拒的美学

弹性化I/O挡板

不锈钢设计

盘石般的持久力

新一代 Wi-Fi 速度

革新性 X570 主板 :

主板变形记

时尚、可靠、设计感

Wi-Fi 6 802.11ax

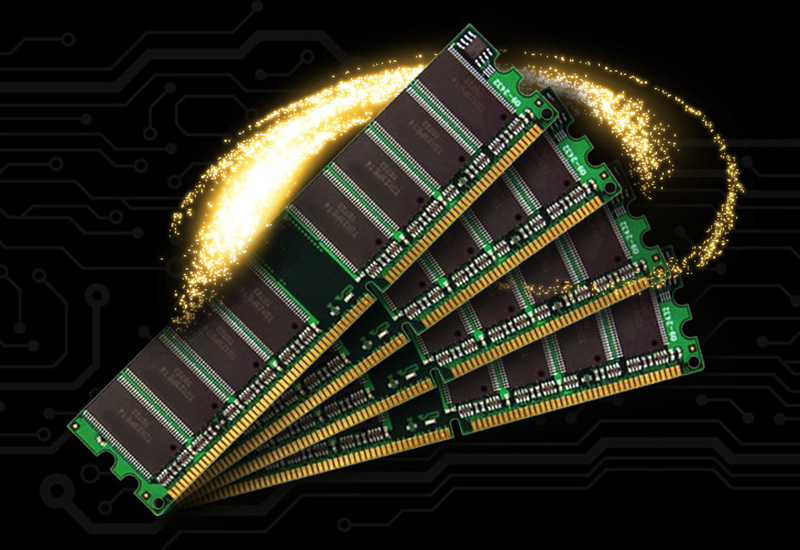

支持ECC内存

AMD SMART ACCESS MEMORY 技术

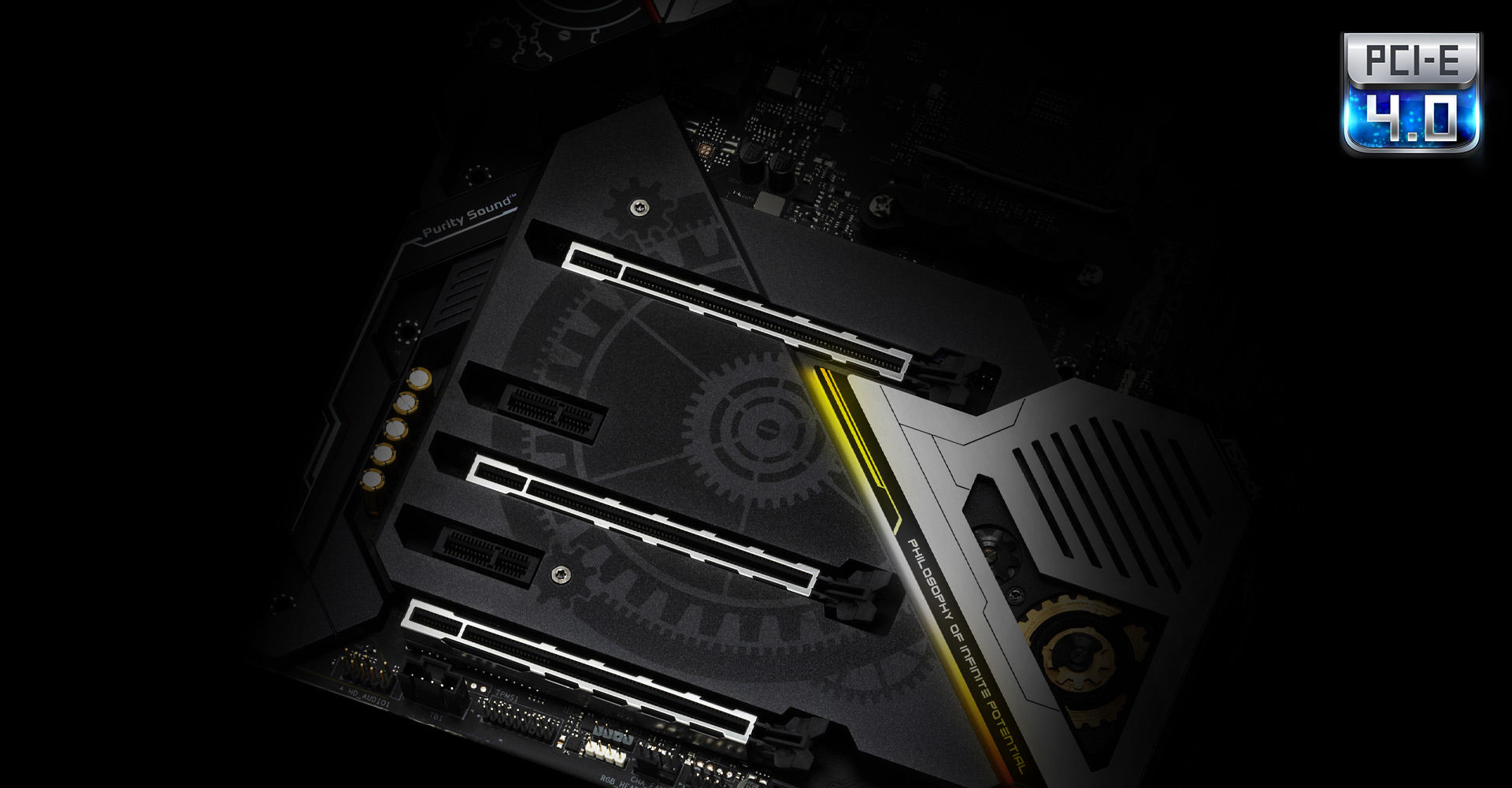

PCIe 合金插槽

一體式散熱盔甲

RULE YOUR OWN LIGHTING WAY - POLYCHROME RGB

弹性化I/O挡板

全金属背板

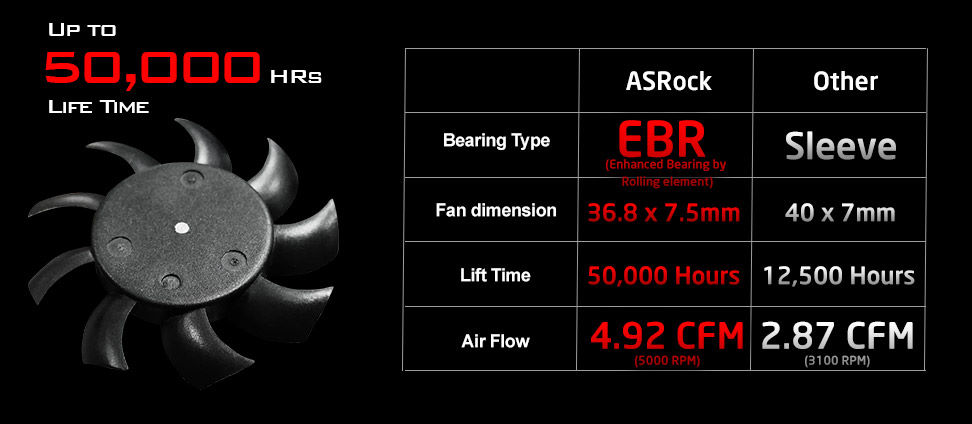

EBR轴乘风扇

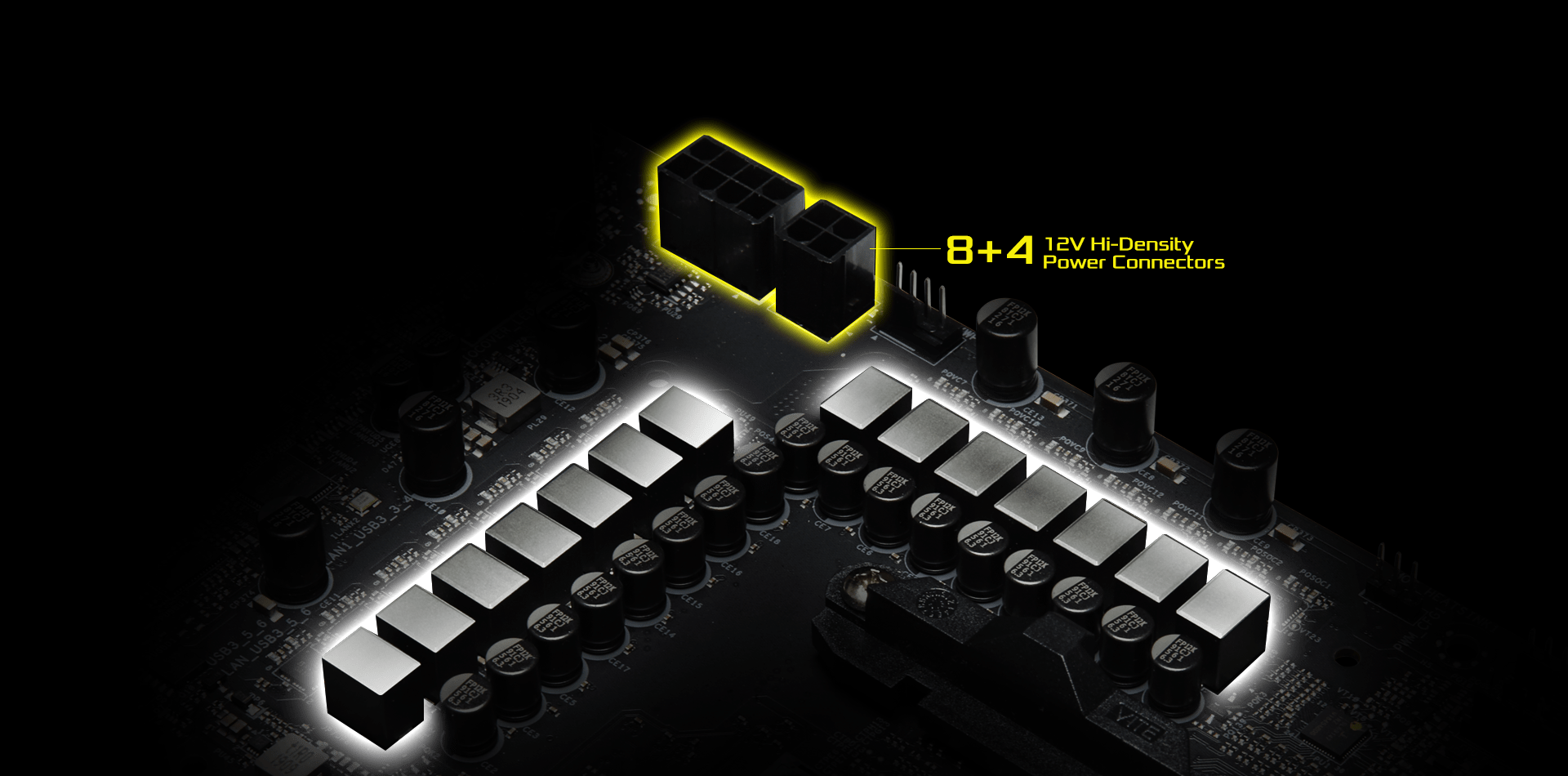

14相供电设计

Dr. MOS

双 USB 3.2 Gen2 (Type-A + Type-C)

USB 3.2 Gen2 两倍的资料传输速率

USB 3.2 Gen2 Type-C 两倍的充电速度!

前面板 USB 3.2 Gen2 C 型接口

60A 高效电感

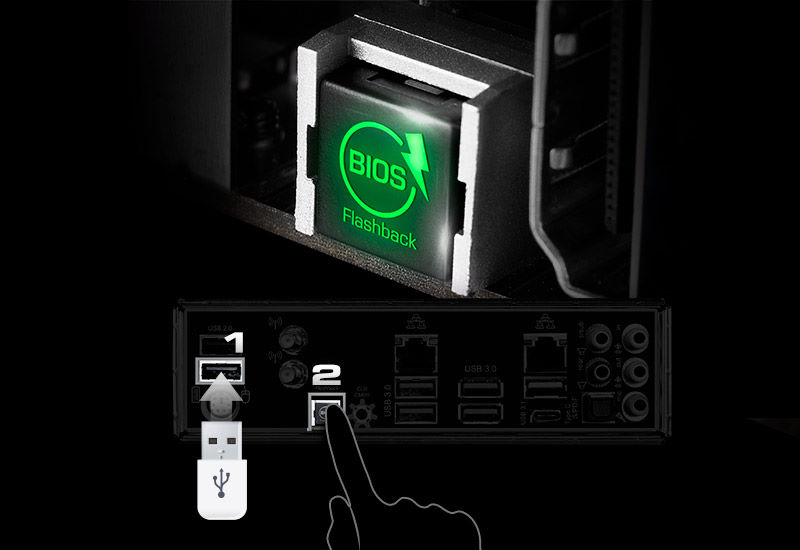

BIOS 一键更新

Thunderbolt 3 AIC 扩充针脚

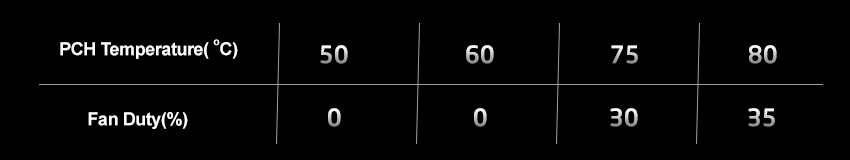

Semi-Passive Mode on Chipset Fan
