H670M-ITX/ax

支持第14代、第13代和第12代Intel^® Core™处理器 (LGA1700)
2 x DDR4 DIMMs
支持 Dual Channel, 高达 5000+ (OC)
1 PCIe 5.0 x16
显示输出选项: HDMI, DisplayPort
Realtek ALC897 7.1 CH HD 音频编码解码器, Nahimic 音频
4 SATA3
1 超级 M.2 (PCIe Gen4 x4)
1 超级 M.2 (PCIe Gen4 x4 & SATA3)
1 后置 USB 3.2 Gen2x2 C 型接口
2 后置 USB 3.2 Gen2
3 USB 3.2 Gen1 (2 Front, 1 前置 C 型接口)
Dragon 2.5 千兆网卡, Intel^® 千兆网卡
802.11ax (WiFi 6E) + 蓝牙 5.3

产品特色
产品规格
支持与下载

京東购买

$(function(){ $('#DrMOSitem').click(function(){ $('#DrMOScontent').fadeIn();$('#Phasecontent').hide();$('#DrMOSitem').addClass("active");$('#Phaseitem').removeClass("active"); }); $('#Phaseitem').click(function(){ $('#Phasecontent').fadeIn();$('#DrMOScontent').hide();$('#Phaseitem').addClass("active");$('#DrMOSitem').removeClass("active"); }); $('#DrMOSitem').click(); })

Dr. MOS 是集成型功率级解决方案，针对同步降压应用进行了优化！与传统独立 MOSFET 相比，它可以智能为每相电源提供更高电流，从而提供更好的散热效果、更长的使用寿命和优异的超频性能。

拥有坚固的元件，且能完全流畅地向 CPU 进行供电。还为高级玩家提供增强的性能。

无论您是通过 USB、Wi-Fi、模拟输出，甚至是 HDMI 来连接耳机、头戴式耳机、外部或内部扬声器，Nahimic 音频都能为您提供最迷人的、充满活力且细节丰富的聆听体验。

强大的算法确保最佳无噪音对话，无论距离麦克风多远，都能保持恒定声级。Nahimic 音频引擎可以动态净化声音，以消除干扰噪音并降低语音变化。从而改善通讯效果，减少疲劳度。
●静态噪声抑制
●回声消除
●去除边音
●声音稳定

●Sound Tracker
Sound Tracker（声音追踪器）是一种视觉指示器，可识别主要声音的发出方向。每道声音都在雷达上360°正确定位，使电竞玩家完全沉浸其中。

●适用于任何设备！
在所有您最喜欢的音频设备上享受动态高品质环绕立体声：音频插孔、USB、蓝牙、高清多媒体接口、数字接口。Nahimic 兼容所有您最喜欢的音频工具，并确保其中每一种工具都达到最佳音质。Nahimic 通过测量和改进来优化我们的技术，为您提供最佳声音体验。

Base Frequency Boost (BFB) Technology

BFB Technology allow the use of increasing TDP to enjoy the base frequency boost with the hidden power of processors with users' non K series CPUs and ASRock’s selected 600 series motherboards

While ASRock BFB breathes life into non K series CPUs, the boost frequency currently still depends on the cooling system applied on your rig.

BFB frequency performance results may vary between different CPUs and hardware configurations. Frequency shown in this chart is for reference only.

独家功能
华擎 USB 3.2 Gen2
- 华擎 USB 3.2 Gen2x2 C 型接口接口 (20 Gb/s)
- 华擎 USB 3.2 Gen2 A 型接口接口 (10 Gb/s)
华擎超合金
- 高级电感
- 50A Dr.MOS
- Nichicon 12k 黑色电容 (日本原装高品质高传导固态电容)
- 宝石黑 PCB
- 高密度防潮纤维电路板
- 8 层板 PCB
2.5 千兆网卡
802.11ax Wi-Fi 6E
华擎合金插槽
华擎 M.2 散热盔甲

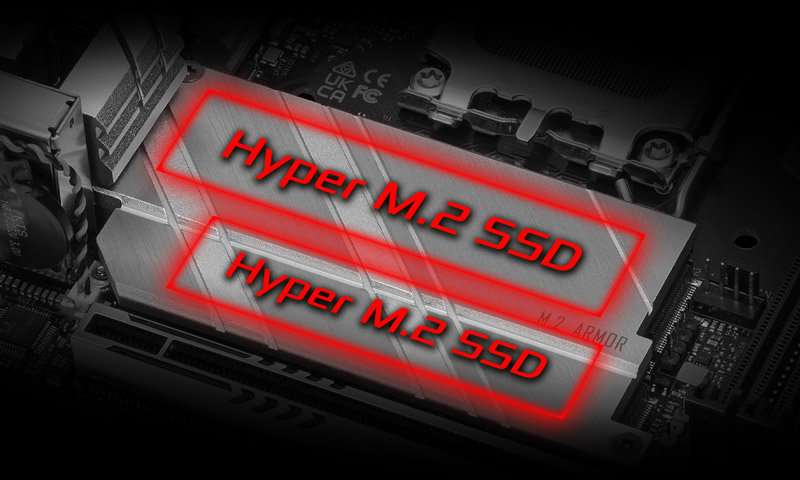

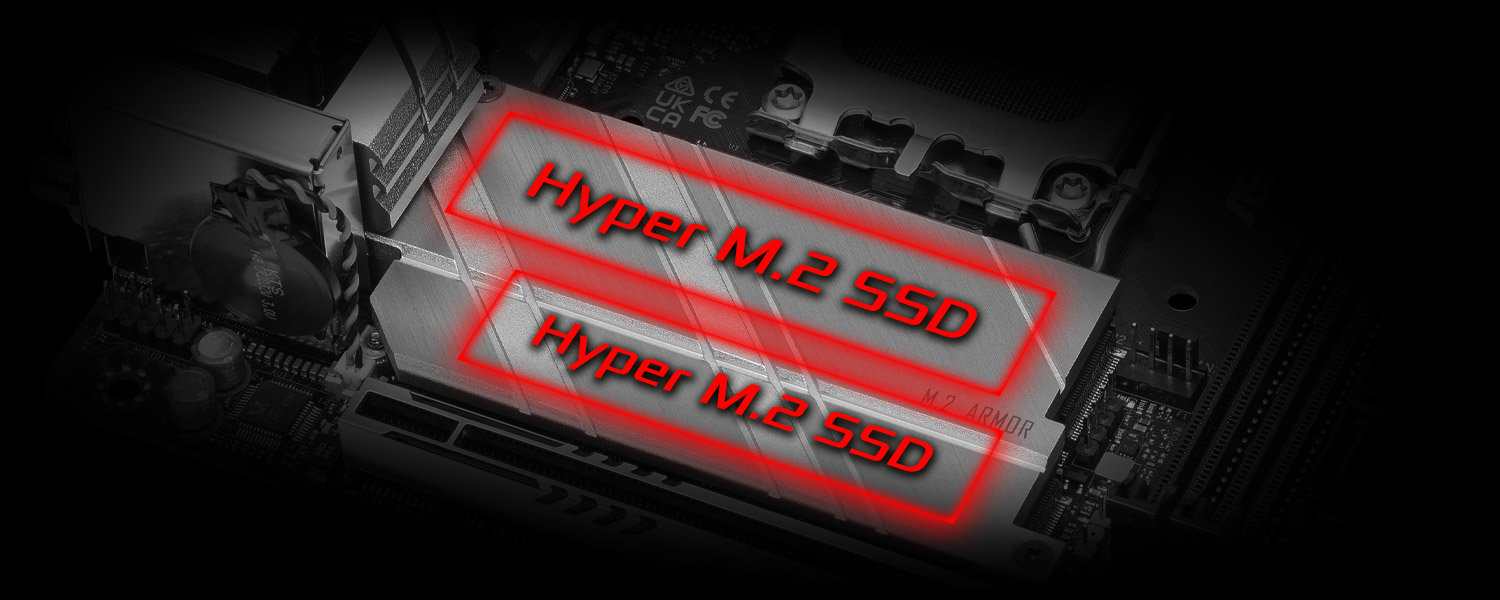

华擎超级 M.2 (PCIe Gen4x4)
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- 支持第14代、第13代和第12代Intel^® Core™处理器 (LGA1700)
- 数字供电
- 支持 Intel^® Hybrid Technology
- 支持 Intel^® Turbo Boost Max 3.0 技术
芯片
- Intel^® H670
内存
- 双通道 DDR4 内存技术
- 2 x DDR4 内存插槽
- 支持 DDR4 (非 ECC), un-buffered 内存高达 5000+(OC)*
- 支持 ECC UDIMM 内存模块 (运行于非 ECC 模式)
- 系统内存最大容量: 64GB
- 支持 Intel^® 极限内存配置 (XMP) 2.0 技术

*原生支持DDR4 3200.
BIOS
- 支持图形界面的多国语 128Mb AMI UEFI Legal BIOS
- 符合 ACPI 6.0 兼容唤醒事件
- 支持 SMBIOS 2.7
- CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V PCH 电压多功能调节器
板载显卡
- Intel^® Xe 显卡架构 (Gen 12)
- 双显示输出选项: 通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 接口
- 支持 HDMI 2.1 TMDS 兼容最高分辨率达 4K x 2K (4096x2160) @ 60Hz
- 支持具有 DSC（压缩串流）功能的 DisplayPort 1.4 端口 max. 分辨率高达 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz
- 支持 HDCP 2.3 的 HDMI 2.1 端口兼容TMDS 和 DisplayPort 1.4 端口

*仅内置 GPU 的处理器可支持 Intel^® UHD 显示芯片内置视觉技术与显示输出.
音效
- 7.1 声道高保真音频 (Realtek ALC897 音频编码解码器)
- 支持防突波
- Nahimic 音频
局域网
1 x 2.5 千兆网卡 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
- 支持 Dragon 2.5 千兆网卡软件
- 全智能自动带宽优化
- 可视化友善UI 接口
- 視覺化網路用量統計表
- 内建游戏, 浏览以及流媒体模式带宽优化
- 用户自定义优先权控制
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE 1 x 千兆网卡 10/100/1000 Mb/s (Intel^® I219V)
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 UEFI PXE

无线网卡

- 802.11ax Wi-Fi 6E 模块
- 支持 IEEE 802.11a/b/g/n/ax
- 支持双频2x2 160MHz和扩展的6GHz频段*
- 双天线支持 2 (发送) x 2 (接收) 分集技术
- 支持蓝牙 5.3 +高速II类
- 支持 MU-MIMO

*Microsoft® Windows® 11 支持Wi-Fi 6E（6GHz 频宽）。是否可用将根据不同国家和地区的法规而定。通过 Windows® 升级和软件更新可进行激活（在支持的国家内）。
需使用一个 6GHz 兼容路由器来获得 6E 功能。

扩充插槽

CPU:
- 1 x PCIe 5.0 x16 插槽 (PCIE1), 支持 x16 模式*
芯片组:
- 1 x 垂直 M.2 插槽 (Key E), 支持 2230 型 WiFi / BT PCIe WiFi 模块和 Intel^® CNVi (集成 WiFi/BT)

*
支持 NVMe SSD 开机

存储

CPU:
- 1 x 超级 M.2 接口 (M2_1, Key M), 支持 type 2280 PCIe Gen4x4 (64 Gb/s) mode*
芯片组:
- 1 x 超级 M.2 接口 (M2_2, Key M), 支持 type 2280 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) modes*
- 4 x SATA3 6.0 Gb/s 接口

*支持 Intel^® Optane™ 内存 H Series (仅 M2_2)
支持 Intel® Volume Management Device (VMD)
支持 NVMe SSD 开机
支持华擎 U.2套件

独立硬盘冗余阵列 (RAID)

- 支持SATA存储设备的RAID 0，RAID 1，RAID 5和RAID 10
- 支持 RAID 0, RAID 1 和 RAID 5 for M.2 NVMe 存储设备*

*Requires additional M.2 NVMe expansion 卡s to 支持 RAID 5

板载接口

- 1 x RGB LED 接针*
- 1 x 可编程 LED 接针**
- 1 x CPU 风扇接口 ((4-针))***
- 1 x 机箱风扇接口 ((4-针))****
- 1 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)*****
- 1 x 24 针 ATX 电源接口
- 1 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口
- 1 x USB 2.0 接针 (支持 2 USB 2.0 接口) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen1 接针 (支持 ESD 静电防护)

*支持高达 12V/3A, 36W LED 灯条

**支持高达 5V / 3A，15W LED灯条

***CPU 风扇接口支持最大 1A (12W) 电源.

****机箱风扇连接器支持最大1A (12W) 风扇功率的机箱风扇。

*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
CHA_FAN1/WP 可以自动检测 3 针或 4 针风扇.

后背板输出 / 入接口

- 2 x 天线端口
- 1 x HDMI 接口
- 1 x DisplayPort 1.4
- 2 x USB 3.2 Gen2 接口 (10 Gb/s) (支持 ESD 静电防护)
- 1 x USB 3.2 Gen2x2 C 型接口接口 (20 Gb/s) (支持 ESD 静电防护)
- 4 x USB 2.0 接口 (支持 ESD 静电防护)
- 2 x RJ-45 网卡接口 LED 指示灯 (ACT/LINK LED 和 SPEED LED)
- 1 x BIOS 一键更新按钮
- HD 音频插孔: 线性输入 / 前置 / 麦克风

软件与 UEFI

软件
- 华擎主板调节软件 (A-Tuning)
- 华擎 Dragon 2.5 千兆网卡软件
- 华擎 Polychrome SYNC*
UEFI
- 华擎 EZ Mode
- 华擎全高清 UEFI
- 华擎定制型 UEFI
- 华擎 Instant Flash（即时更新工具）
- 华擎简易阵列

*可从华擎应用市场下载这些应用程序.

随机光盘

- 驱动程序, 应用软件, 杀毒软件 (试用版)

附件

- 快速安装指南, 支持光盘, I/O 挡板
- 2 x SATA 数据线
- 2 x 华擎 WiFi 2.4/5/6 GHz 天线
- 2 x M.2 插槽螺丝

硬件监视器

- 风扇转速计: CPU, 机箱, 机箱/水泵风扇
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, 机箱, 机箱/水泵风扇
- 风扇多速控制: CPU, 机箱, 机箱/水泵风扇
- 电压实时监控: CPU 核心, +12V, +5V, +3.3V

结构

- Mini-ITX 规格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
- 8 层板 PCB

操作系统

- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit

认证

- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
