DeskMini 310 Series
支持 Intel
®
9th/8th Core™ / Pentium
®
/ Celeron
®
LGA1151 processors
双 DDR4 SO-DIMM, 最高 64GB
三视频输出: DisplayPort, HDMI & D-Sub
1 x Ultra M.2 PCIe Gen3 x4插槽
2 x 2.5" HDD / SSD 托盘
1 x M.2 (2230) Wi-Fi插槽
USB 3.1 Gen1 C 型接口
Micro SD读卡器
注意:以下规格可能因地区而异,恕不另行通知。请向当地零售商咨询特定地区的规格。
产品特色
产品规格
支持与下载
天貓购买
京東购买
尺寸更小,性能更高
全新的 DeskMini 310 支持 Intel
®
第九和八代处理器。与前代处理器相比,性能提升 77.6%。
The Small Big
DeskMini 310具有2升以下尺寸和桌面性能,为您提供宽敞的空间。
支持标准 Intel
®
盒装风扇
率先在 Mini-STX 机身中支持安装标准 Intel
®
盒装风扇。
Mini Socket Technology Extended(Mini-STX)机箱型式支持基于 Intel
®
LGA CPU 插槽的处理器。
省电高效率
DeskMini 310是PC市场中功耗更高的产品之一。 它提供33%的闲置功率降低!
空间加倍!
DeskMini 支持双倍7 & 9.5 mm 高硬盘空间。
与主板相对的一侧配备 2 个 SATA3 接口,支持安装 2 个 2.5” HDD/SSD。
多个显示输出接口
本主板支持三种显示接口,D-Sub、HDMI 和 DisplayPort。
*支持 2 个显示接口同时使用
C 型 USB 接口
C 型 USB 3.1 Gen1 接口用来进行快速充电,且数据传输率达 5Gbps。
Ultra M.2 + SATA 6Gb
H310M-STX 主板支持 PCIe Gen3 x4 M.2 固态硬盘,由 CPU 直接供能,因此可提升 7% 性能。此外还支持 SATA 6Gb 信号。
M.2插槽安装 PCIe 和 CNVi Wi-Fi 模块
H310M-STX 采用将无线+蓝牙模块安装于 M.2 2230 插槽的形式。
另外还支持更新 CNVi – Intel
®
处理器的内置无线 IP 分区。
Intel
®
Wireless-AC 9560
*当前仅支持第八代 Intel
®
酷睿™处理器,不支持 CNVi。
Micro SD 卡读卡器
H310M-STX 配备 Micro SD 读卡器,提供外接存储缓存或基于 Linux 的操作系统驱动程序。
*请参阅Micro SD卡支持列表
Intel
®
LAN
Intel
®
LAN 能提供优异的流量性能、更低的 CPU 占用率和升级的稳定性,为用户带来卓越的网络体验。
COM 端口接针
(选配)
DeskMini 310/COM 支持COM 端口接针,可用来与多种硬件进行串行通信。
USB 2.0 排线
(选配)
在DeskMini 310上购买额外2个USB 2.0端口的USB 排线。
M.2 Wi-Fi 套件
华擎 M.2 Wi-Fi 套件包含 Intel
®
AC-3168 M.2 Wi-Fi 模块和两根天线;为 DeskMini 310 系列提供无线连接性能。
*M.2 Wi-Fi 套件供货情况根据不同型号和销售地区而定。

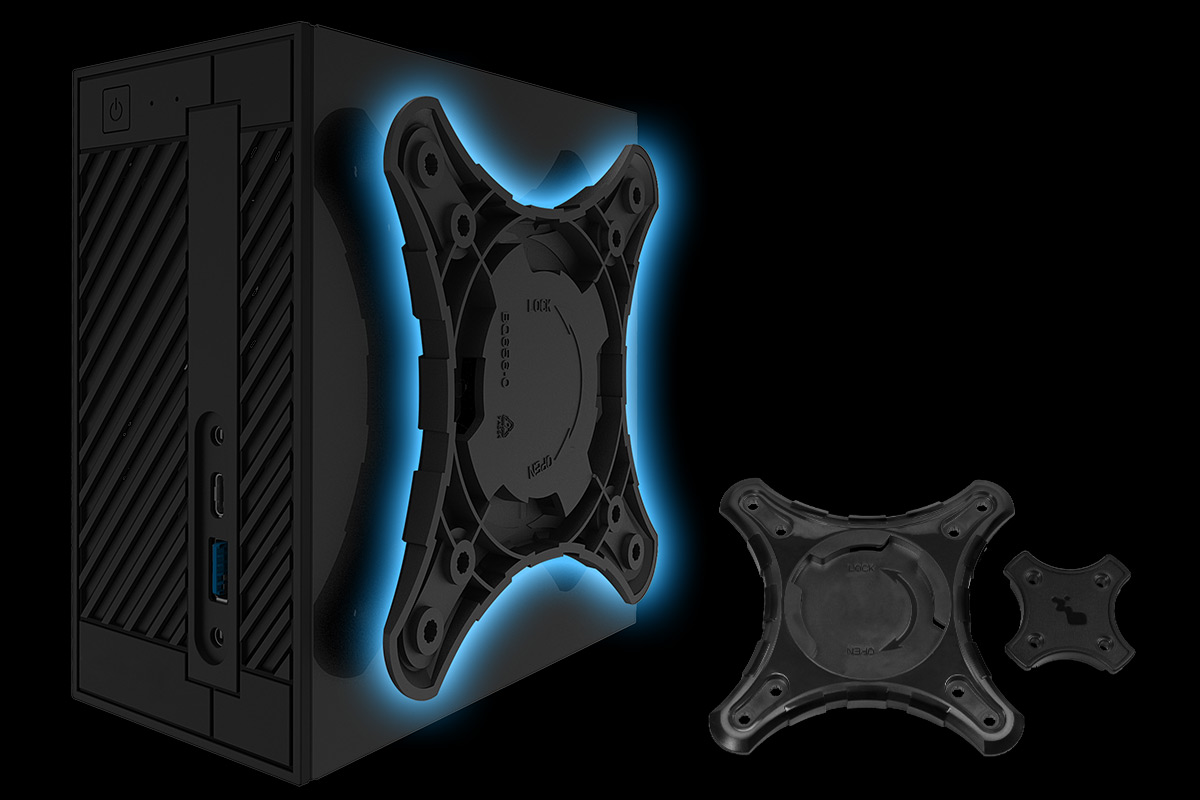

VESA 安装支架
(选配)
华擎 VESA 安装支架能让您把 DeskMini 310安装到任何 VESA 兼容的墙面支架、显示器或铰接臂上,来创造出理想空间。
后置音效延长线
(选配)
透过后置3.5mm音效孔延长线,可以连接2.1声道喇叭组、声霸或者扩大机等各种音效装置。
*延长线供货情况根据不同型号和销售地区而定。
DeskMini 310 准系统
处理器
- 支持 Intel
®
9th/8th Gen LGA1151 Processors (最高 TDP 为 65W)
散热
- 支持 Intel
®
LGA115x CPU Cooler (最高 Height ≦ 46mm)
芯片
- Intel
®
H310
内存
- 支持 2 x SO-DIMM DDR4-2666MHz, 最高 64GB (non-ECC)
显示
- Integrated Intel
®
UHD Graphics
显示输出
- 1 x HDMI (4K@30Hz)
- 1 x DisplayPort (4K@60Hz)
- 1 x D-Sub
*
支持 最高 2 displays simultaneously.
音效
- 1 x 带麦克风的耳机接口
- 1 x 麦克风接口
- Realtek ALC233
前置 USB
- 1 x USB 3.1 Gen1 C 型插槽
- 1 x USB 3.1 Gen1 A 型插槽
后方 USB
- 1 x USB 3.1 Gen1 A 型插槽
- 1 x USB 2.0 A 型
网络
- 1 x RJ45 Gigabit LAN
- Intel
®
Gigabit I219V
存储
- M.2_1: Type 2280 PCIe Gen3 x4 & SATA 6Gb
- 2 x SATA 6Gb 2.5-inch 7mm/9.5mm Hard Drive
- 1 x 麦克风ro SD读卡器
无线网络
- 1 x M.2 插槽用于 Wi-Fi + BT 模块 (key E 2230)
- 支持 Intel
®
CNVi 模块, PCIe
前置 I/O
- 2 x USB 2.0 接针, 1 x 前置面板接口
- 2 x 4-针风扇接针 (CPU, SYS)
- 1 x 直流插孔 (支持 19V 整流器)
- 1 x 内置扬声器接口 (4-Pin)
- 1 x 机箱开启警告接口 (2-Pin)
后方 I/O
- 1 x HDMI
*
- 1 x DP
*
- 1 x VGA
*
- 1 x USB 2.0 A 型
- 1 x USB 3.1 Gen1 A 型插槽
*
三种图形输出选项:HDMI,DP,VGA,最多可同时支持2台显示器。
板载接口
- 1 x USB 2.0 接针
- 1 x 前置面板接口
- 2 x 4-针风扇接针
- 1 x 直流插孔 (支持 19V 整流器)
- 1 x 4-Pin Audio 接针
- 1 x 内置扬声器接口
- 1 x 2-Pin 机箱开启警告接口
电源
- 120W/19V 整流器
操作温度
- 0-35°C
附件
- 2 x SATA 电源数据排线
- 1 x 螺丝包
尺寸
- Motherboard: 5.8" x 5.4" (Mini-STX)
- Barebones: 155 x 155 x 80 mm (1.92L)
安全
- Kensington 锁槽
- 钥匙锁
操作系统
- 兼容 Microsoft
®
Windows
®
10 64-bit
证明
- CE, FCC
备注
- TPM 軟件
DeskMini 310/COM 准系统
处理器
- 支持 Intel
®
9th/8th Gen LGA1151 Processors (最高 TDP 为 65W)
散热
- 支持 Intel
®
LGA115x CPU Cooler (最高 Height ≦ 46mm)
芯片
- Intel
®
H310
内存
- 支持 2 x SO-DIMM DDR4-2666MHz, 最高 64GB (non-ECC)
显示
- Integrated Intel
®
UHD Graphics
显示输出
- 1 x HDMI (4K@30Hz)
- 1 x DisplayPort (4K@60Hz)
- 1 x D-Sub
*
支持 最高 2 displays simultaneously.
音效
- 1 x 带麦克风的耳机接口
- 1 x 麦克风接口
- Realtek ALC233
前置 USB
- 1 x USB 3.1 Gen1 C 型插槽
- 1 x USB 3.1 Gen1 A 型插槽
后方 USB
- 1 x USB 3.1 Gen1 A 型插槽
- 1 x USB 2.0 A 型
网络
- 1 x RJ45 Gigabit LAN
- Intel
®
Gigabit I219V
存储
- M.2_1: Type 2280 PCIe Gen3 x4 & SATA 6Gb
- 2 x SATA 6Gb 2.5-inch 7mm/9.5mm Hard Drive
- 1 x 麦克风ro SD读卡器
无线网络
- 1 x M.2 插槽用于 Wi-Fi + BT 模块 (key E 2230)
- 支持 Intel
®
CNVi 模块, PCIe
前置 I/O
- 2 x USB 2.0 接针, 1 x 前置面板接口
- 2 x 4-针风扇接针 (CPU, SYS)
- 1 x 直流插孔 (支持 19V 整流器)
- 1 x 内置扬声器接口 (4-Pin)
- 1 x 机箱开启警告接口 (2-Pin)
后方 I/O
- 1 x HDMI
*
- 1 x DP
*
- 1 x VGA
*
- 1 x USB 2.0 A 型
- 1 x USB 3.1 Gen1 A 型插槽
*
三种图形输出选项:HDMI,DP,VGA,最多可同时支持2台显示器。
板载接口
- 1 x USB 2.0 接针
- 1 x 前置面板接口
- 2 x 4-针风扇接针
- 1 x 直流插孔 (支持 19V 整流器)
- 1 x 4-Pin Audio 接针
- 1 x 内置扬声器接口
- 1 x 2-Pin 机箱开启警告接口
- 1 x COM 接口接针
电源
- 120W/19V 整流器
操作温度
- 0-35°C
附件
- 2 x SATA 电源数据排线
- 1 x 螺丝包
尺寸
- Motherboard: 5.8" x 5.4" (Mini-STX)
- Barebones: 155 x 155 x 80 mm (1.92L)
安全
- Kensington 锁槽
- 钥匙锁
操作系统
- 兼容 Microsoft
®
Windows
®
10 64-bit
证明
- CE, FCC
备注
- TPM 軟件
DeskMini 310W 准系统
处理器
- 支持 Intel
®
9th/8th Gen LGA1151 Processors (最高 TDP 为 65W)
散热
- 支持 Intel
®
LGA115x CPU Cooler (最高 Height ≦ 46mm)
芯片
- Intel
®
H310
内存
- 支持 2 x SO-DIMM DDR4-2666MHz, 最高 64GB (non-ECC)
显示
- Integrated Intel
®
UHD Graphics
显示输出
- 1 x HDMI (4K@30Hz)
- 1 x DisplayPort (4K@60Hz)
- 1 x D-Sub
*
支持 最高 2 displays simultaneously.
音效
- 1 x 带麦克风的耳机接口
- 1 x 麦克风接口
- Realtek ALC233
前置 USB
- 1 x USB 3.1 Gen1 C 型插槽
- 1 x USB 3.1 Gen1 A 型插槽
后方 USB
- 1 x USB 3.1 Gen1 A 型插槽
- 1 x USB 2.0 A 型
网络
- 1 x RJ45 Gigabit LAN
- Intel
®
Gigabit I219V
存储
- M.2_1: Type 2280 PCIe Gen3 x4 & SATA 6Gb
- 2 x SATA 6Gb 2.5-inch 7mm/9.5mm Hard Drive
- 1 x 麦克风ro SD读卡器
无线网络
- 1 x M.2 插槽用于 Wi-Fi + BT 模块 (key E 2230)
- 支持 Intel
®
CNVi 模块, PCIe
前置 I/O
- 2 x USB 2.0 接针, 1 x 前置面板接口
- 2 x 4-针风扇接针 (CPU, SYS)
- 1 x 直流插孔 (支持 19V 整流器)
- 1 x 内置扬声器接口 (4-Pin)
- 1 x 机箱开启警告接口 (2-Pin)
后方 I/O
- 1 x HDMI
*
- 1 x DP
*
- 1 x VGA
*
- 1 x USB 2.0 A 型
- 1 x USB 3.1 Gen1 A 型插槽
*
三种图形输出选项:HDMI,DP,VGA,最多可同时支持2台显示器。
板载接口
- 1 x USB 2.0 接针
- 1 x 前置面板接口
- 2 x 4-针风扇接针
- 1 x 直流插孔 (支持 19V 整流器)
- 1 x 4-Pin Audio 接针
- 1 x 内置扬声器接口
- 1 x 2-Pin 机箱开启警告接口
电源
- 120W/19V 整流器
操作温度
- 0-35°C
附件
- 2 x SATA 电源数据排线
- 1 x 螺丝包
- 1 x Intel
®
AC-3168 Wi-Fi 模块
尺寸
- Motherboard: 5.8" x 5.4" (Mini-STX)
- Barebones: 155 x 155 x 80 mm (1.92L)
安全
- Kensington 锁槽
- 钥匙锁
操作系统
- 兼容 Microsoft
®
Windows
®
10 64-bit
证明
- CE, FCC
备注
- TPM 軟件
H310M-STX 主板
处理器
- 支持 Intel
®
9th/8th Gen LGA1151 Processors (最高 TDP 为 65W)
芯片
- Intel
®
H310
内存
- 支持 2 x SO-DIMM DDR4-2666MHz, 最高 64GB (non-ECC)
显示
- Integrated Intel
®
UHD Graphics
显示输出
- 1 x HDMI (4K@30Hz)
- 1 x DisplayPort (4K@60Hz)
- 1 x D-Sub
*
支持 最高 2 displays simultaneously.
音效
- 1 x 带麦克风的耳机接口
- 1 x 麦克风接口
- Realtek ALC233
前置 USB
- 1 x USB 3.1 Gen1 C 型插槽
- 1 x USB 3.1 Gen1 A 型插槽
后方 USB
- 1 x USB 3.1 Gen1 A 型插槽
- 1 x USB 2.0 A 型
网络
- 1 x RJ45 Gigabit LAN
- Intel
®
Gigabit I219V
存储
- M.2_1: Type 2280 PCIe Gen3 x4 & SATA 6Gb
- 2 x SATA 6Gb with 5V 接口
- 1 x 麦克风ro SD读卡器
无线网络
- 1 x M.2 插槽用于 Wi-Fi + BT 模块 (key E 2230)
- 支持 Intel
®
CNVi 模块, PCIe
前置 I/O
- 2 x USB 2.0 接针, 1 x 前置面板接口
- 2 x 4-针风扇接针 (CPU, SYS)
- 1 x 直流插孔 (支持 19V 整流器)
- 1 x 内置扬声器接口 (4-Pin)
- 1 x 机箱开启警告接口 (2-Pin)
后方 I/O
- 1 x HDMI
*
- 1 x DP
*
- 1 x VGA
*
- 1 x USB 2.0 A 型
- 1 x USB 3.1 Gen1 A 型插槽
*
三种图形输出选项:HDMI,DP,VGA,最多可同时支持2台显示器。
板载接口
- 1 x USB 2.0 接针
- 1 x 前置面板接口
- 2 x 4-针风扇接针
- 1 x 直流插孔 (支持 19V 整流器)
- 1 x 4-Pin Audio 接针
- 1 x 内置扬声器接口
- 1 x 2-Pin 机箱开启警告接口
结构
- Mini-STX 5.8" x 5.4"
证明
- CE, FCC
- ErP/EuP ready (需要搭配支持 ErP/EuP 的电源供应器)
备注
- TPM 軟件
H310M-STX/COM 主板
处理器
- 支持 Intel
®
9th/8th Gen LGA1151 Processors (最高 TDP 为 65W)
芯片
- Intel
®
H310
内存
- 支持 2 x SO-DIMM DDR4-2666MHz, 最高 64GB (non-ECC)
显示
- Integrated Intel
®
UHD Graphics
显示输出
- 1 x HDMI (4K@30Hz)
- 1 x DisplayPort (4K@60Hz)
- 1 x D-Sub
*
支持 最高 2 displays simultaneously.
音效
- 1 x 带麦克风的耳机接口
- 1 x 麦克风接口
- Realtek ALC233
前置 USB
- 1 x USB 3.1 Gen1 C 型插槽
- 1 x USB 3.1 Gen1 A 型插槽
后方 USB
- 1 x USB 3.1 Gen1 A 型插槽
- 1 x USB 2.0 A 型
网络
- 1 x RJ45 Gigabit LAN
- Intel
®
Gigabit I219V
存储
- M.2_1: Type 2280 PCIe Gen3 x4 & SATA 6Gb
- 2 x SATA 6Gb with 5V 接口
- 1 x 麦克风ro SD读卡器
无线网络
- 1 x M.2 插槽用于 Wi-Fi + BT 模块 (key E 2230)
- 支持 Intel
®
CNVi 模块, PCIe
前置 I/O
- 2 x USB 2.0 接针, 1 x 前置面板接口
- 2 x 4-针风扇接针 (CPU, SYS)
- 1 x 直流插孔 (支持 19V 整流器)
- 1 x 内置扬声器接口 (4-Pin)
- 1 x 机箱开启警告接口 (2-Pin)
后方 I/O
- 1 x HDMI
*
- 1 x DP
*
- 1 x VGA
*
- 1 x USB 2.0 A 型
- 1 x USB 3.1 Gen1 A 型插槽
*
三种图形输出选项:HDMI,DP,VGA,最多可同时支持2台显示器。
板载接口
- 1 x USB 2.0 接针
- 1 x 前置面板接口
- 2 x 4-针风扇接针
- 1 x 直流插孔 (支持 19V 整流器)
- 1 x 4-Pin Audio 接针
- 1 x 内置扬声器接口
- 1 x 2-Pin 机箱开启警告接口
- 1 x COM 接口接针
结构
- Mini-STX 5.8" x 5.4"
证明
- CE, FCC
- ErP/EuP ready (需要搭配支持 ErP/EuP 的电源供应器)
备注
- TPM 軟件
手册下载
档案格式为 PDF,如果您没有安装 Adobe Acrobat Reader,请至
Adobe
下载。
说明
语系
下载
使用者手册
英文
全球
中国
快速安装指南
多国语
全球
中国
使用者手册 (H310M-STX)
英文
全球
中国
使用者手册 (H310M-STX/COM)
英文
全球
中国
快速安装指南 (H310M-STX)
中文
全球
中国
快速安装指南 (H310M-STX)
多国语
全球
中国
快速安装指南 (H310M-STX/COM)
中文
全球
中国
快速安装指南 (H310M-STX/COM)
多国语
全球
中国
BIOS 设定指南
中文
全球
中国
