• 独家功能
  华擎超合金
  - 高级电感
  - 50A Dr.MOS
  - 宝石黑 PCB
  - 高密度防潮纤维电路板
  802.11ac 无线网络
  华擎 超级 M.2 (PCIe Gen4x4)
  华擎全防护 (支持全部 USB、音源、网络接口)
  华擎即时更新 & 应用市场
• 处理器
  - 支持第14代、第13代和第12代Intel^® Core™处理器 (LGA1700)
  - 数字供电
  - 支持 Intel^® Hybrid Technology
  - 支持 Intel^® Turbo Boost Max 3.0 技术
• 芯片
  - Intel^® B660
• 内存
  - 双通道 DDR4 内存技术
  - 2 x DDR4 内存插槽
  - 支持 DDR4 (非 ECC), un-buffered 内存 高达 5000+(OC)*
  - 支持 ECC UDIMM 内存模块 (运行于非 ECC 模式)
  - 系统内存最大容量: 64GB
  - 支持 Intel^® 极限内存配置 (XMP) 2.0 技术



  *原生支持DDR4 3200.
• BIOS
  - 支持图形界面的多国语 128Mb AMI UEFI Legal BIOS
  - 符合 ACPI 6.0 兼容唤醒事件
  - 支持 SMBIOS 2.7
  - CPU Core/Cache, CPU GT, DRAM, VCCIN AUX, +1.05V PROC, +1.8V PROC, +0.82V PCH, +1.05V PCH 电压多功能调节器
• 板载显卡
  - Intel^® Xe 显卡架构 (Gen 12)
  - 双显示输出选项: 通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 接口
  - 支持 HDMI 2.1 TMDS 兼容最高分辨率达 4K x 2K (4096x2160) @ 60Hz
  - 支持 具有 DSC（压缩串流）功能的 DisplayPort 1.4 端口 max. 分辨率 高达 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz
  - 支持 HDCP 2.3 的 HDMI 2.1 端口兼容TMDS 和 DisplayPort 1.4 端口



  *仅内置 GPU 的处理器可支持 Intel^® UHD 显示芯片 内置视觉技术与显示输出.
• 音效
  - 7.1 声道高保真音频 (Realtek ALC897 音频编码解码器)
  - 支持防突波
• 局域网
  - 千兆网卡 10/100/1000 Mb/s
  - Giga PHY Intel^® I219V
  - 支持网络唤醒功能 (Wake-On-LAN)
  - 支持防雷击 / 防 ESD 静电
  - 支持 Energy Efficient Ethernet 802.3az
  - 支持 UEFI PXE

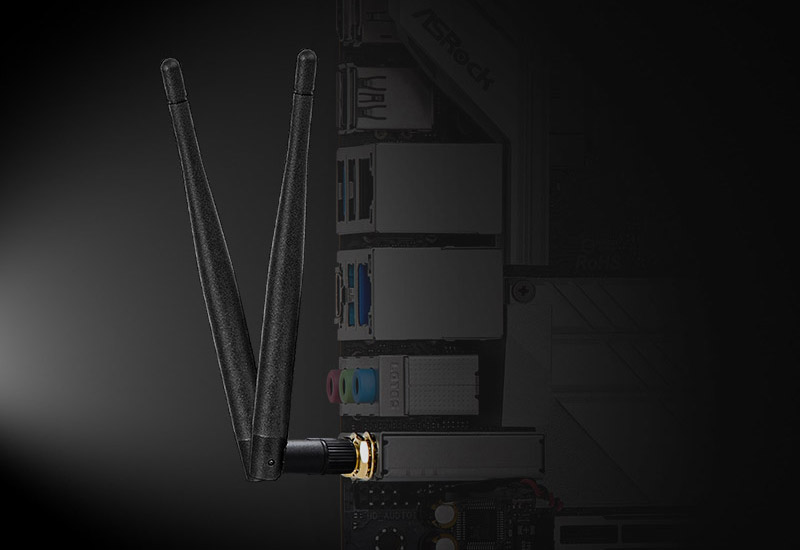

• 无线网卡
  - 802.11ac 无线网络 模块
  - 支持 IEEE 802.11a/b/g/n/ac
  - 支持双频 (2.4/5 GHz)
  - 支持高速无线连接达 433Mbps
  - 支持 蓝牙 + High speed class II
• 扩充插槽
  CPU:
  - 1 x PCIe 4.0 x16 插槽 (PCIE1), 支持 x16 模式*
  芯片组:
  - 1 x 垂直 M.2 插槽 (Key E), 支持 2230 型 WiFi / BT PCIe WiFi 模块 和 Intel^® CNVi (集成 WiFi/BT)



  *支持 NVMe SSD 开机
• 存储
  CPU:

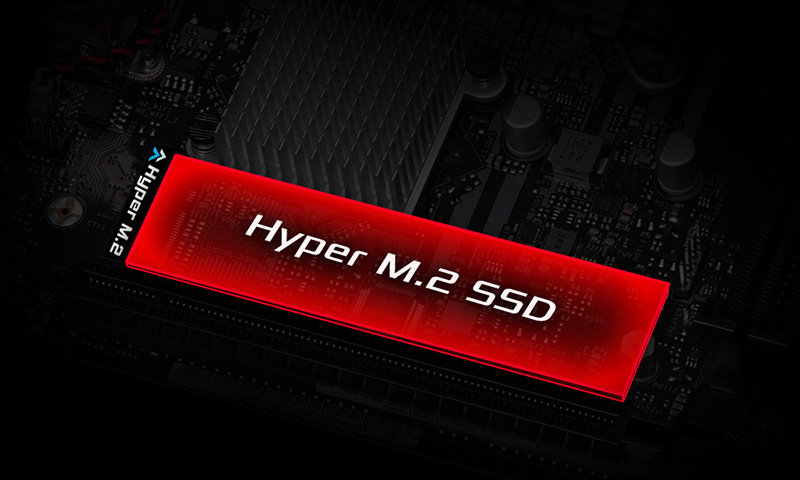

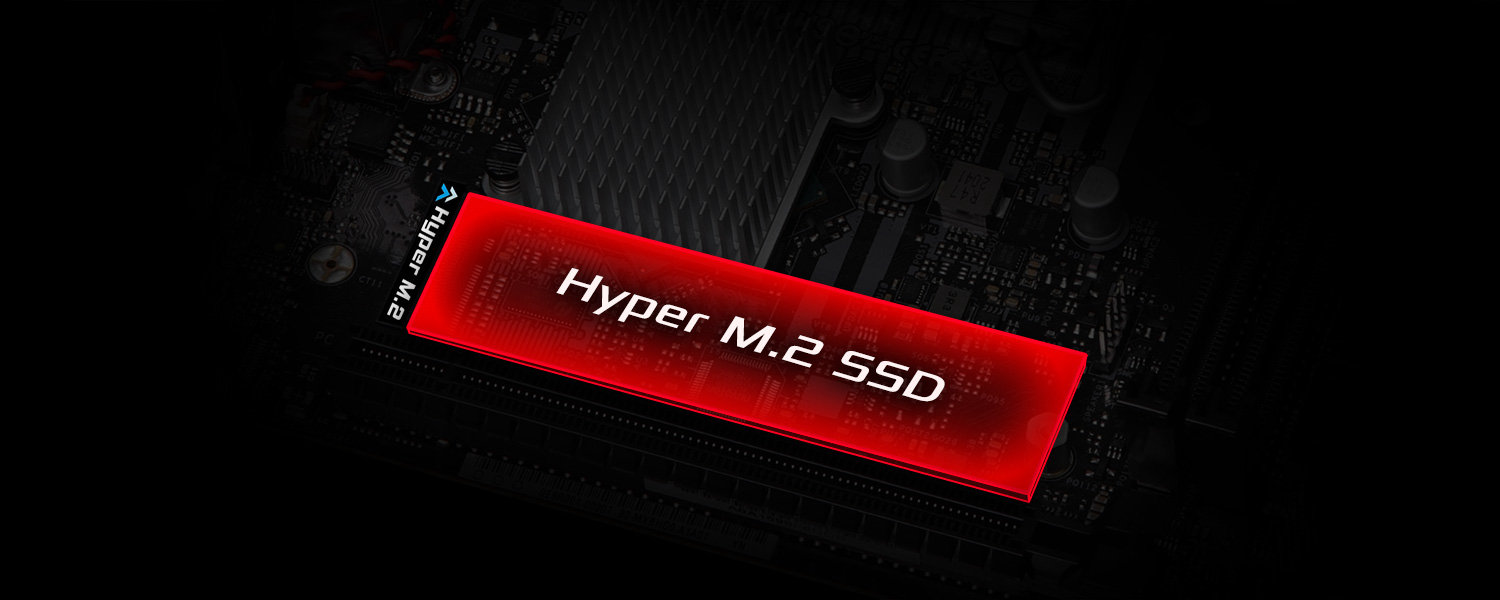

  - 1 x 超级 M.2 接口 (M2_1, Key M), 支持 type 2280 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) modes*
  芯片组:
  - 4 x SATA3 6.0 Gb/s 接口**



  *支持 Intel^® Optane™ 内存 H Series
  支持 Intel® Volume Management Device (VMD)
  支持 NVMe SSD 开机
  支持华擎 U.2套件

  ** 若 M2_1 插槽被 SATA 型 M.2 设备占用，SATA3_0 将关闭。
• 独立硬盘冗余阵列 (RAID)
  - 支持SATA存储设备的RAID 0，RAID 1，RAID 5和RAID 10
• 板载接口
  - 1 x 可编程 LED 接针*
  - 1 x CPU 风扇接口 ((4-针))**
  - 1 x 机箱风扇接口 ((4-针))***
  - 1 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)****
  - 1 x 24 针 ATX 电源接口
  - 1 x 8 针 12V 电源接口
  - 1 x 前面板音频接口
  - 1 x USB 2.0 接针 (支持 2 USB 2.0 接口) (支持 ESD 静电防护)
  - 1 x USB 3.2 Gen1 接针 (支持 2 USB 3.2 Gen1 接口) (支持 ESD 静电防护)
  - 1 x 前置 C 型接口 USB 3.2 Gen1 接针 (支持 ESD 静电防护)



  *支持高达 5V / 3A，15W LED灯条

  **CPU 风扇接口支持最大 1A (12W) 电源.

  ***机箱风扇连接器支持最大1A (12W) 风扇功率的机箱风扇。

  ****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
  CHA_FAN1/WP 可以自动检测 3 针或 4 针风扇.
• 后背板输出 / 入接口
  - 2 x 天线端口
  - 1 x PS/2 键盘 / 鼠标接口
  - 1 x HDMI 接口
  - 1 x DisplayPort 1.4
  - 2 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)
  - 2 x USB 2.0 接口 (支持 ESD 静电防护)
  - 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
  - HD 音频插孔: 线性输入 / 前置 / 麦克风
• 软件与 UEFI
  软件
  - 华擎主板调节软件 (A-Tuning)
  - 华擎 Polychrome SYNC
  UEFI
  - 华擎 EZ Mode
  - 华擎全高清 UEFI
  - 华擎定制型 UEFI
  - 华擎 Instant Flash（即时更新工具）
  - 华擎简易阵列



  *可从华擎应用市场下载这些应用程序.
• 随机光盘
  - 驱动程序, 应用软件, 杀毒软件 (试用版)
• 附件
  - 快速安装指南, 支持光盘, I/O 挡板
  - 2 x SATA 数据线
  - 2 x 华擎 WiFi 2.4/5 GHz 天线
  - 1 x M.2 插槽螺丝
• 硬件监视器
  - 风扇转速计: CPU, 机箱, 机箱/水泵风扇
  - 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, 机箱, 机箱/水泵风扇
  - 风扇多速控制: CPU, 机箱, 机箱/水泵风扇
  - 电压实时监控: CPU 核心, +12V, +5V, +3.3V, +1.05V PCH
• 结构
  - Mini-ITX 规格: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
  - 固态电容设计
• 操作系统
  - 支持 Microsoft^® Windows 10 64-bit / 11 64-bit
• 认证
  - FCC, CE
  - 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
