• 独家功能
  华擎 USB 3.2 Gen2
  - 华擎 前置 C 型接口 USB 3.2 Gen2x2 接针 (20 Gb/s)
  - 华擎 USB 3.2 Gen2 A 型接口 接口 (10 Gb/s)
  - 华擎 USB 3.2 Gen2 C 型接口 接口 (10 Gb/s)
  华擎超合金
  - 超合金散热器
  - 高级电感
  - 50A Dr.MOS
  - Nichicon 12k 黑色电容 (日本原装高品质高传导固态电容)

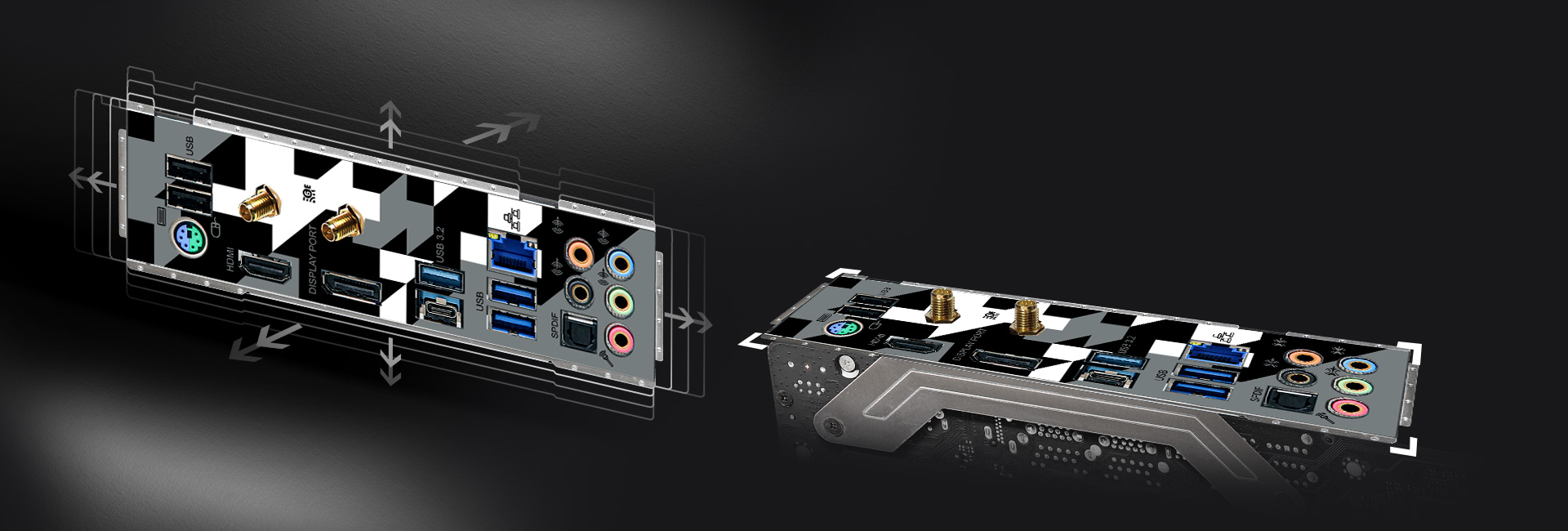

  - I/O 装甲
  - 异形 PCB 设计
  - 黑色磨砂 PCB
  - 高密度防潮纤维电路板

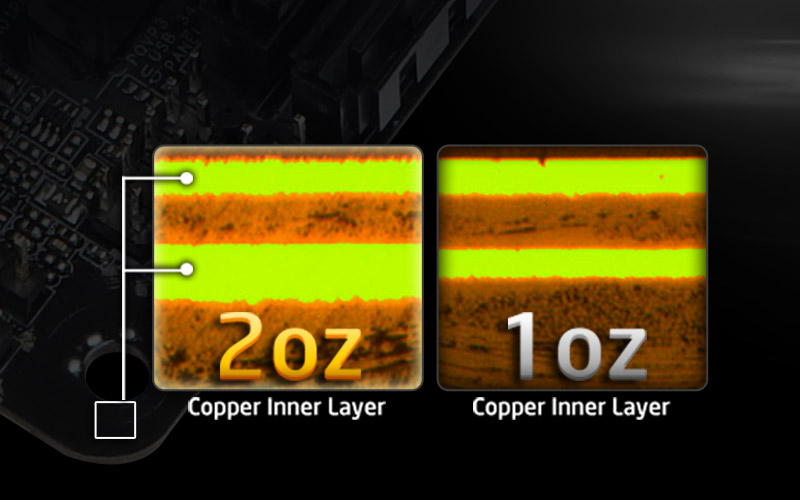

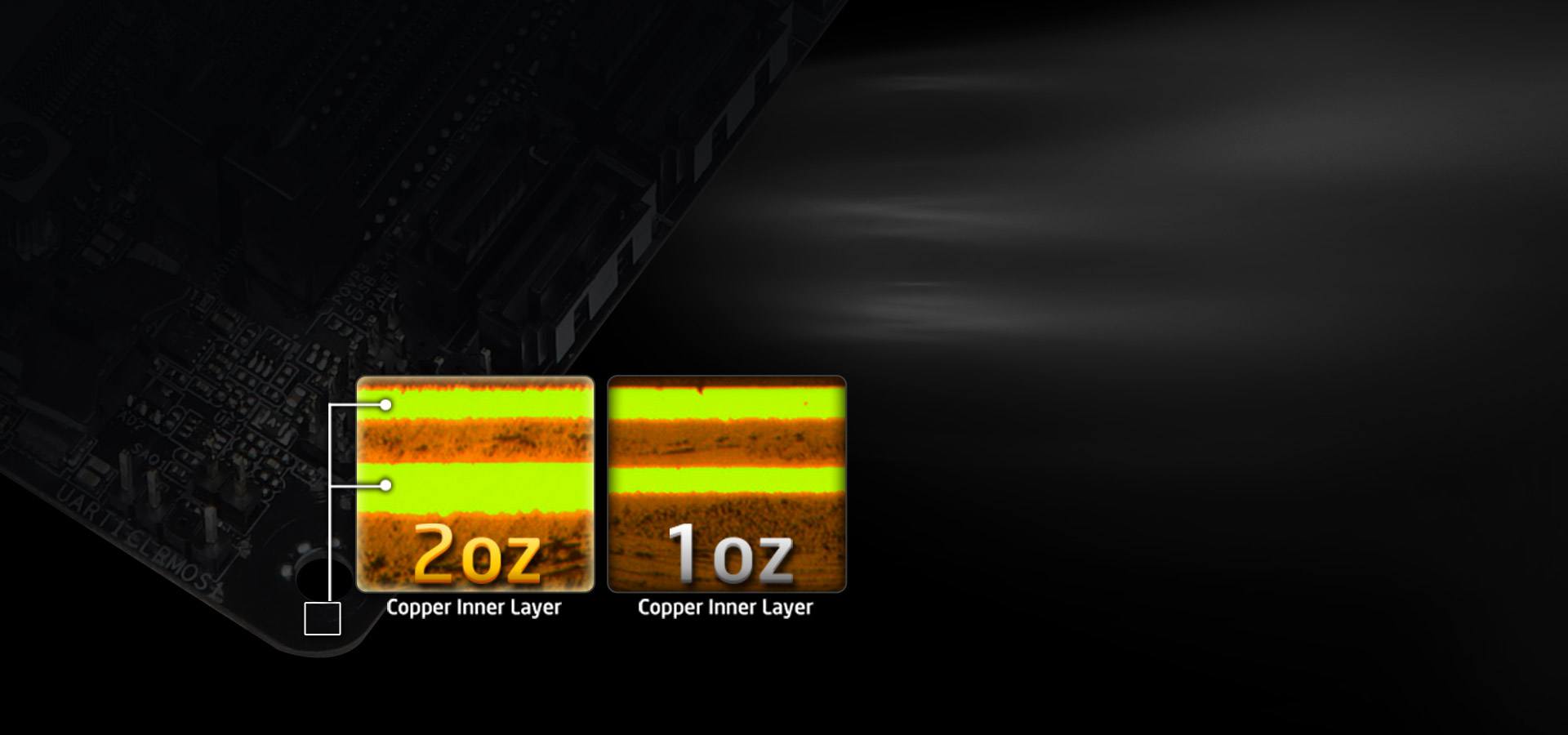

  - 2 盎司铜制 PCB 板
  2.5 千兆网卡
  Intel^® 802.11ax Wi-Fi 6E

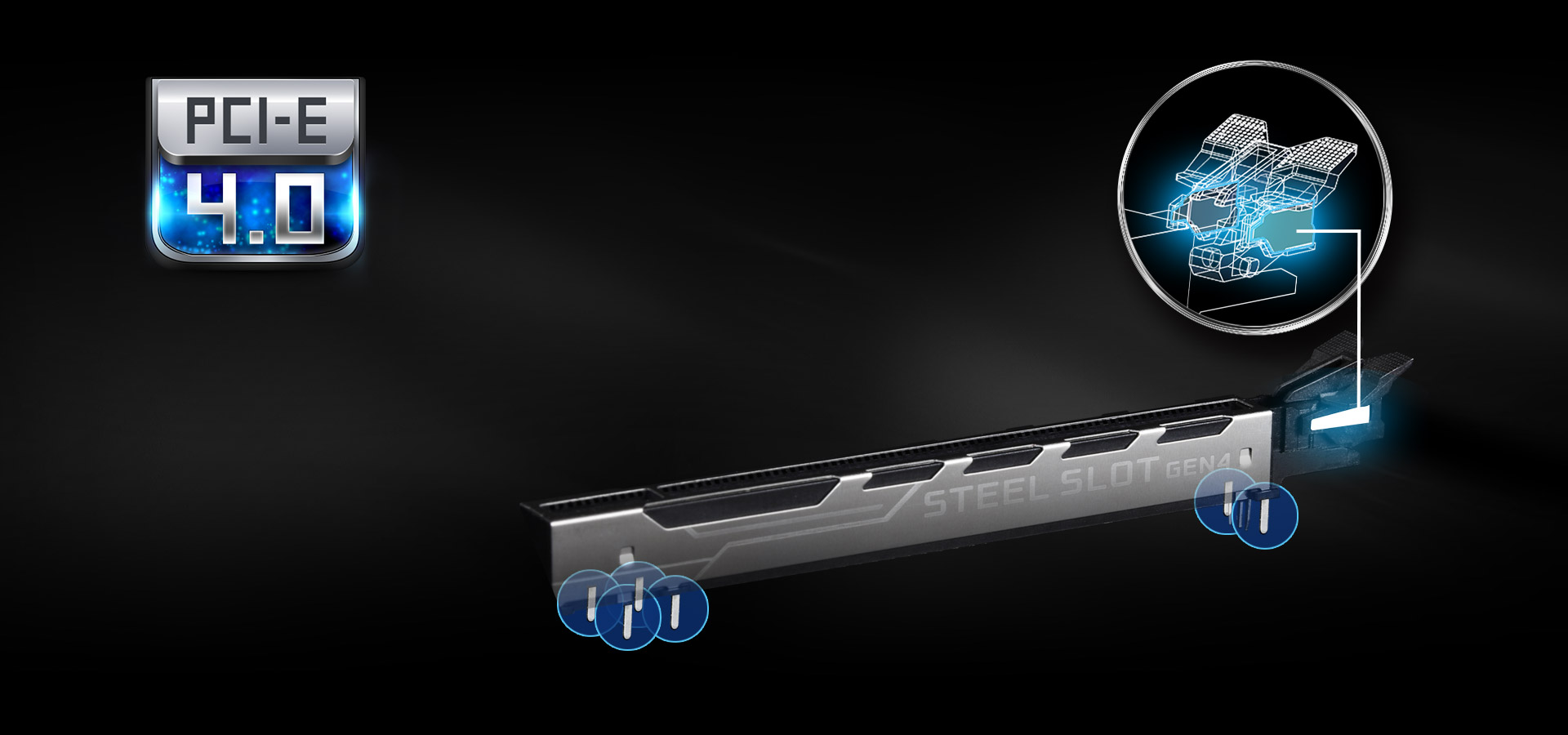

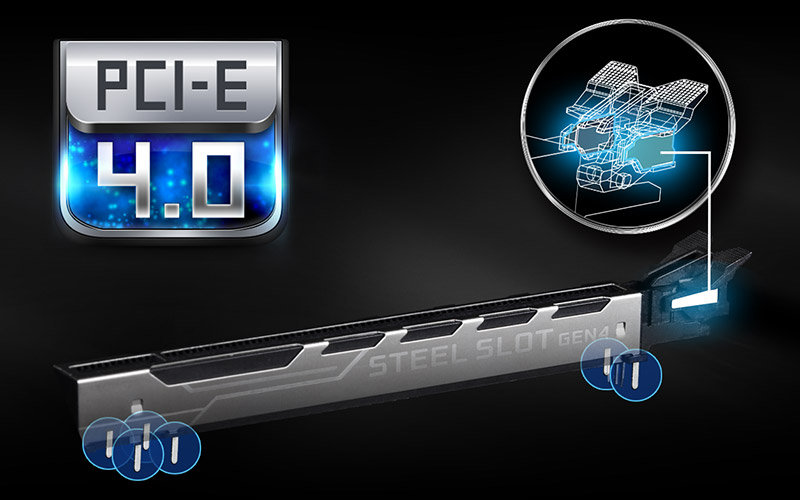

  华擎合金插槽
  华擎 M.2 散热盔甲

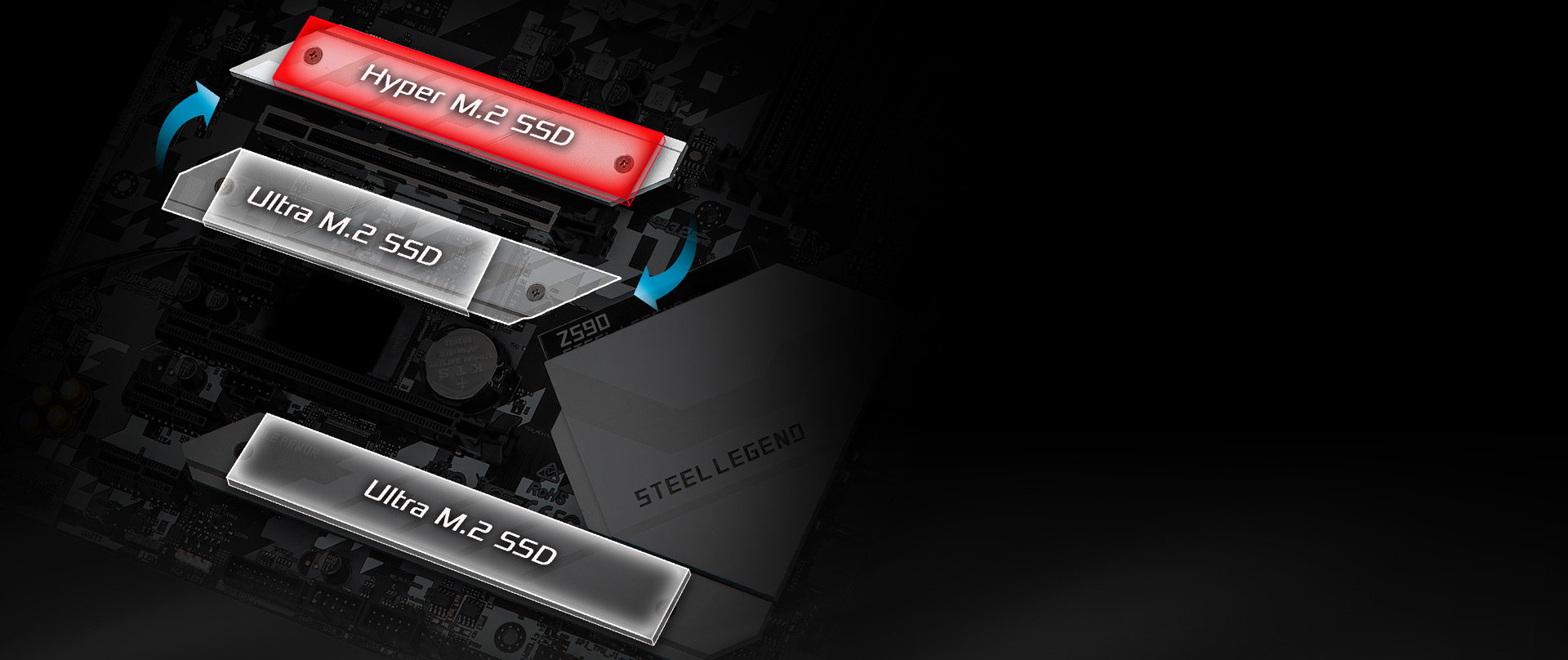

  华擎 超级 M.2 (PCIe Gen4x4)

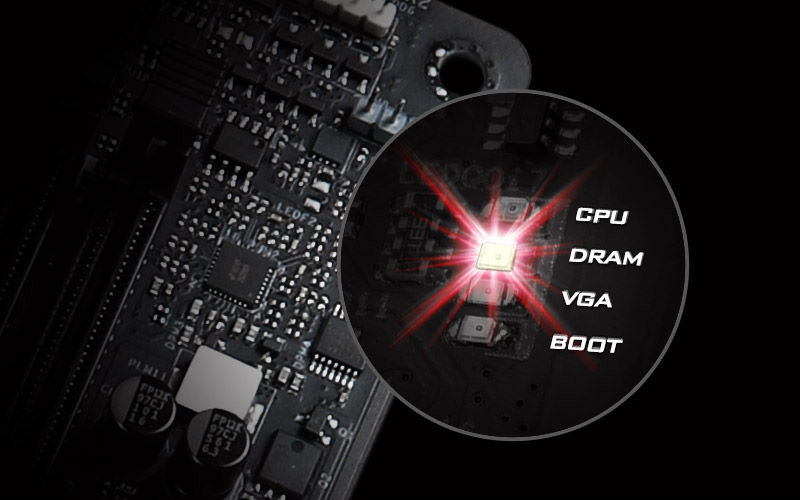

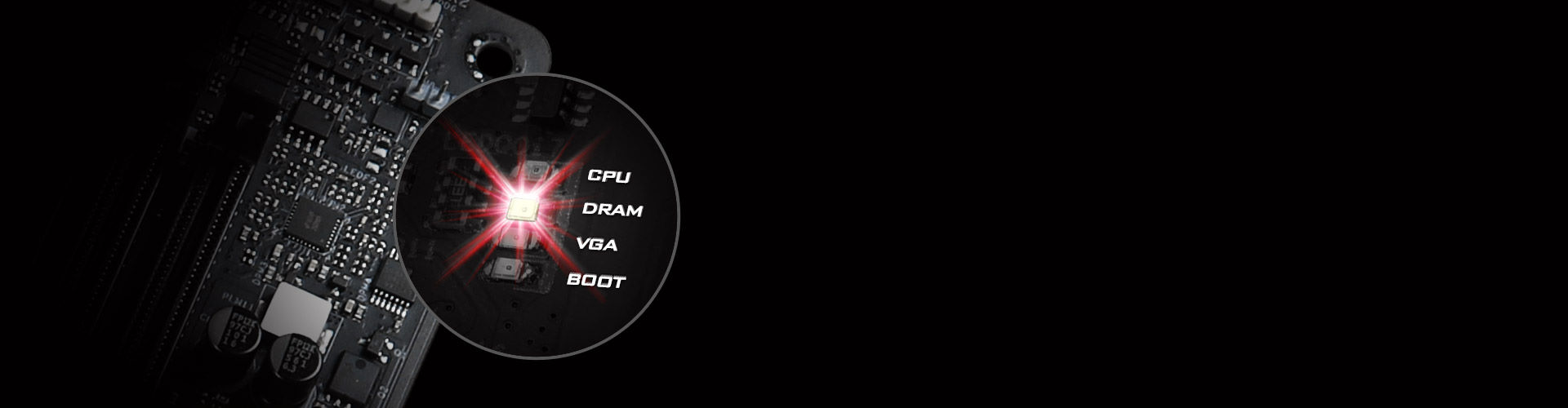

  华擎超稳定 USB 供电 华擎 开机自检状态检查器 (PSC)
  华擎全防护 (支持全部 USB、音源、网络接口)
  华擎即时更新 & 应用市场
• 处理器
  - 支持第10代与第11代Intel^® Core™处理器（插槽1200）
  - 数字供电
  - 支持 Intel^® Turbo Boost Max 3.0 技术
  - 支持 Intel^® K 系列不锁倍频处理器
• 芯片
  - Intel^® Z590
• 内存
  - 双通道 DDR4 内存技术
  - 4 x DDR4 内存插槽
  - 第 11 代 Intel^® Core™ 处理器 支持 DDR4 (非 ECC), un-buffered 内存 高达 4800+(OC)*
  - 第 10 代 Intel^® Core™ 处理器 支持 DDR4 (非 ECC), un-buffered 内存 高达 4666+(OC)**
  - 支持 ECC UDIMM 内存模块 (运行于非 ECC 模式)
  - 系统内存最大容量: 128GB***
  - 支持 Intel^® 极限内存配置 (XMP) 2.0 技术
  - DIMM 插槽采用 15μ 镀金接针



  *11th Gen Intel^® Core™（i9 / i7 / i5）原生支持DDR4 3200; Core™（i3），Pentium和Celeron^® 原生支持最高 DDR4 2666。.

  **10th Gen Intel^® Core™（i9 / i7）原生支持DDR4 2933; Core™（i5 / i3），Pentium和Celeron^® 原生支持DDR4 2666。

  ***由于操作系统的限制，在 Windows^® 32-bit 操作系统下实际能使用的內存将少于 4GB。在Windows^® 64-bit 操作系统下使用 64 位元的 CPU 则不会有此限制。
• BIOS
  - 支持图形界面的多国语 128Mb AMI UEFI Legal BIOS
  - 符合 ACPI 6.0 兼容唤醒事件
  - 支持 SMBIOS 2.7
  - CPU Core/Cache, CPU GT, VCCSA, DRAM, VCCIO, VPPM, VCCIN AUX, VCCST 电压多功能调节器
• 板载显卡
  - 第 11 代 Intel^® Core™ 处理器 支持 Intel^® Xe 显卡架构 (Gen 12). 第 10 代 Intel^® Core™ 处理器 支持 Gen 9 Graphics
  - 双显示输出选项: 通过独立显示控制器支持 HDMI 和 DisplayPort 1.4 接口
  - 支持 HDMI 2.0, 最大分辨率达 4K x 2K (4096x2160) @ 60Hz with 第 11 代 Intel^® Core™ 处理器
  - 支持 HDMI 1.4 技术, 最大分辨率达 4K x 2K (4096x2160) @ 30Hz with 第 10 代 Intel^® Core™ 处理器
  - 支持 DisplayPort 1.4, 最大分辨率达 4K x 2K (4096x2304) @ 60Hz
  - 支持 HDMI 2.0 端口自动声画同步, 深色 (12bpc), xvYCC 与HBR (高位速音频) (需配备兼容 HDMI 的显示器)
  - 支持 HDCP 2.2 with DisplayPort 和 HDMI 接口 (HDCP 2.3 ready with 第 11 代 Intel^® Core™ 处理器)



  *仅内置 GPU 的处理器可支持 Intel^® UHD 显示芯片 内置视觉技术与显示输出.
  显示规格可能因处理器类型而异。
• 音效
  - 7.1 声道高保真音频 (Realtek ALC897 音频编码解码器)
  - 支持防突波
  - 镀金音频插孔
  - 15μ 镀金音频接口
  - Nahimic 音频

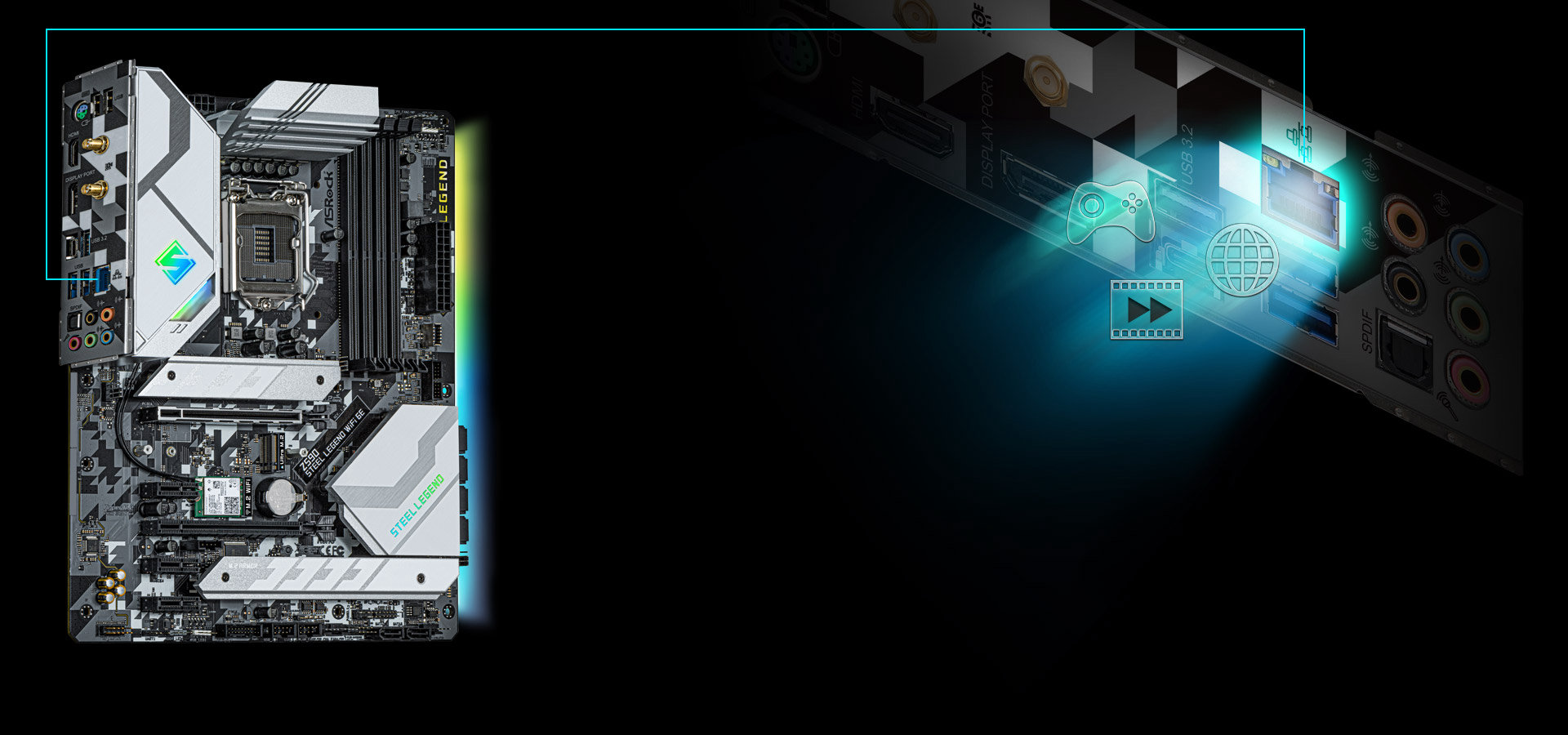

• 局域网
  - 2.5 千兆网卡 10/100/1000/2500 Mb/s
  - Dragon RTL8125BG
  - 支持 Dragon 2.5 千兆网卡 软件
  - 全智能自动带宽优化
  - 可视化友善UI 接口
  - 視覺化網路用量統計表
  - 内建游戏, 浏览以及流媒体模式带宽优化
  - 用户自定义优先权控制
  - 支持网络唤醒功能 (Wake-On-LAN)
  - 支持防雷击 / 防 ESD 静电
  - 支持 Energy Efficient Ethernet 802.3az
  - 支持 PXE
• 无线网卡
  - Intel^® 802.11ax Wi-Fi 6E 模块
  - 支持 IEEE 802.11a/b/g/n/ax
  - 支持双频 2x2 160MHz with extended 6GHz band* support
  - 双天线支持 2 (发送) x 2 (接收) 分集技术
  - 支持蓝牙 5.3 +高速II类
  - 支持 MU-MIMO



  *由于每个国家的法规不同，当前默认情况下 Wi-Fi 6E（6GHz 带宽）不开启。（在支持此功能的国家）可通过 Windows^® 更新和软件更新进行激活。2021年中可发布更新。
• 扩充插槽
  第 11 代 Intel^® Core™ 处理器
  - 2 x PCI Express x16 插槽 (PCIE1/PCIE3: 单插槽 Gen4x16 (PCIE1); 双插槽 Gen4x16 (PCIE1) / Gen3x4 (PCIE3))*
  第 10 代 Intel^® Core™ 处理器
  - 2 x PCI Express x16 插槽 (PCIE1/PCIE3: 单插槽 Gen3x16 (PCIE1); 双插槽 Gen3x16 (PCIE1) / Gen3x4 (PCIE3))*

  - 3 x PCI Express 3.0 x1 插槽
  - 支持 AMD Quad CrossFireX™ 和 CrossFireX™
  - 1 x M.2 接口 (Key E) 附赠 WiFi-802.11ax PCIe WiFi 无线模块
  - VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1)



  *支持 NVMe SSD 开机
• 存储
  - 6 x SATA3 6.0 Gb/s 接口*
  - 1 x 超级 M.2 接口 (M2_1), 支持 M Key 2260/2280 型 M.2 PCIe 模块至 Gen4x4 (64 Gb/s) (插槽M2_1仅适用于第11代Intel^® Core™处理器)**
  - 1 x 超级 M.2 接口 (M2_2), 支持 M Key 2260/2280 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)**
  - 1 x 超级 M.2 接口 (M2_3), 支持 M Key 2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 与 M.2 PCIe 模块至 Gen3 x4 (32 Gb/s)**



  *若 M2_2 插槽被 SATA 型 M.2 设备占用，SATA3_1 将关闭。
  若 M2_3 插槽被 SATA 型 M.2 设备占用，SATA3_5 将关闭。

  **支持 Intel^® Optane™ 技术
  支持 NVMe SSD 开机
  支持华擎 U.2套件
• 独立硬盘冗余阵列 (RAID)
  - 支持SATA存储设备的RAID 0，RAID 1，RAID 5和RAID 10
  - 支持M.2 NVMe存储设备的RAID 0和RAID 1*



  *M2_1中PCIe模式SSD的RAID功能仅在安装英特尔SSD时可用.
• 板载接口
  - 1 x SPI TPM 接针
  - 1 x 电源 LED 与扬声器接针

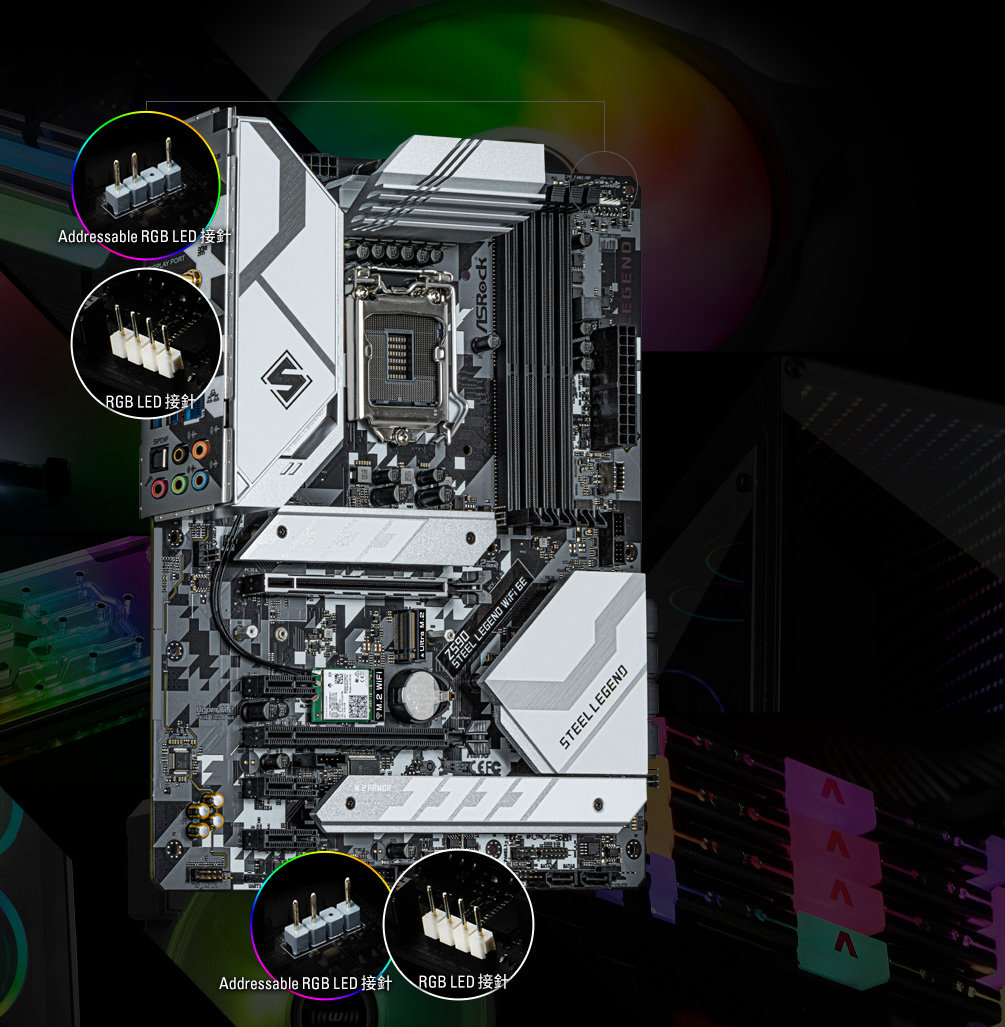

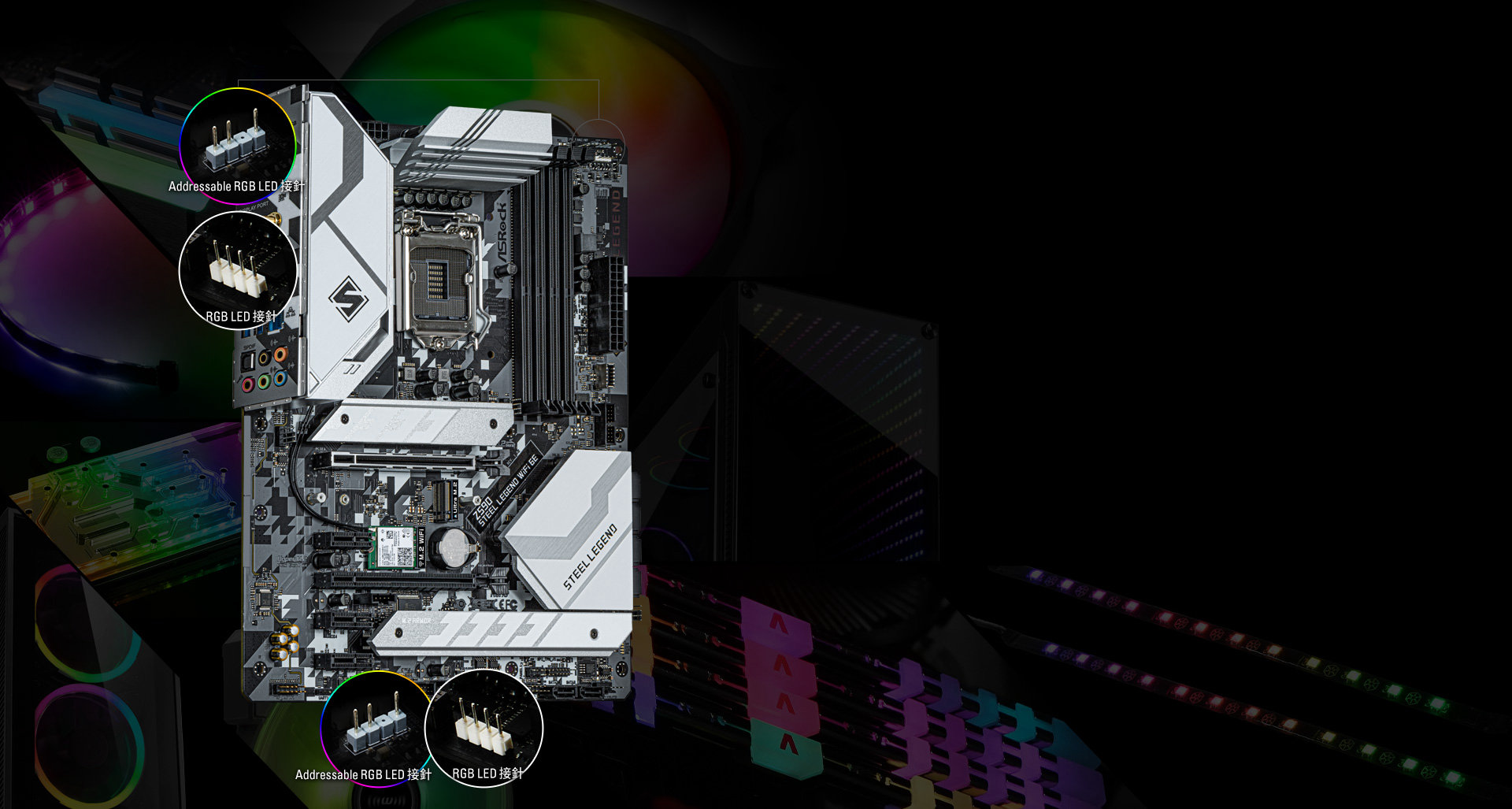

  - 2 x RGB LED 接针*
  - 2 x 可编程 LED 接针**
  - 1 x CPU 风扇接口 ((4-针))***
  - 1 x CPU / 水泵风扇接口 ((4-针)) (智能风扇速度控制)****
  - 5 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)*****
  - 1 x 24 针 ATX 电源接口 (高密度电源接口)
  - 2 x 8 针 12V 电源接口 (高密度电源接口)
  - 1 x 前面板音频接口 (15μ 镀金音频接口)
  - 1 x Thunderbolt™ 接针 (5-针) (支持华擎Thunderbolt™ 4 AIC 卡)
  - 2 x USB 2.0 针状接头 (支持 4 USB 2.0 接口) (支持 ESD 静电防护)
  - 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) (ASMedia ASM1074 集线器) (支持 ESD 静电防护)
  - 1 x 前置 C 型接口 USB 3.2 Gen2x2 接针 (20 Gb/s) (支持 ESD 静电防护)



  *支持高达 12V/3A, 36W LED 灯条

  **支持高达 5V / 3A，15W LED灯条

  ***CPU 风扇接口支持最大 1A (12W) 电源.

  ****CPU / 水泵风扇支持最高 2A (24W) 水冷风扇。

  *****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。
  CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP 和 CHA_FAN5/WP 可以自动检测 3 针或 4 针风扇.
• 后背板输出 / 入接口
  - 2 x 天线端口
  - 1 x PS/2 键盘 / 鼠标接口
  - 1 x HDMI 接口
  - 1 x DisplayPort 1.4
  - 1 x 光纤 SPDIF 数字音频输出端口
  - 1 x USB 3.2 Gen2 A 型接口 接口 (10 Gb/s) (ReDriver) (支持 ESD 静电防护)
  - 1 x USB 3.2 Gen2 C 型接口 接口 (10 Gb/s) (ReDriver) (支持 ESD 静电防护)
  - 2 x USB 3.2 Gen1 接口 (支持 ESD 静电防护)*
  - 2 x USB 2.0 接口 (支持 ESD 静电防护)
  - 1 x RJ-45 网络接口，带指示灯 (动作 / 连接指示灯和速度指示灯)
  - HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风 (镀金音频插孔)



  *USB3_12 端口支持超稳定 USB 供电.
  USB3_12 端口不支持 ACPI 唤醒功能。
• 软件与 UEFI
  软件
  - 华擎主板调节软件 (A-Tuning)
  - 华擎 Dragon 2.5 千兆网卡 软件
  - 华擎 Polychrome SYNC*
  UEFI
  - 华擎 EZ Mode
  - 华擎全高清 UEFI
  - 华擎定制型 UEFI
  - 华擎 Instant Flash（即时更新工具）
  - 华擎云升级
  - 华擎简易阵列



  *可从华擎应用市场下载这些应用程序.
• 随机光盘
  - 驱动程序, 应用软件, 杀毒软件 (试用版), Chrome 谷歌浏览器和工具栏
• 附件
  - 快速安装指南, 支持光盘
  - 2 x SATA 数据线
  - 3 x M.2 插槽螺丝
  - 2 x M.2 插槽的支座

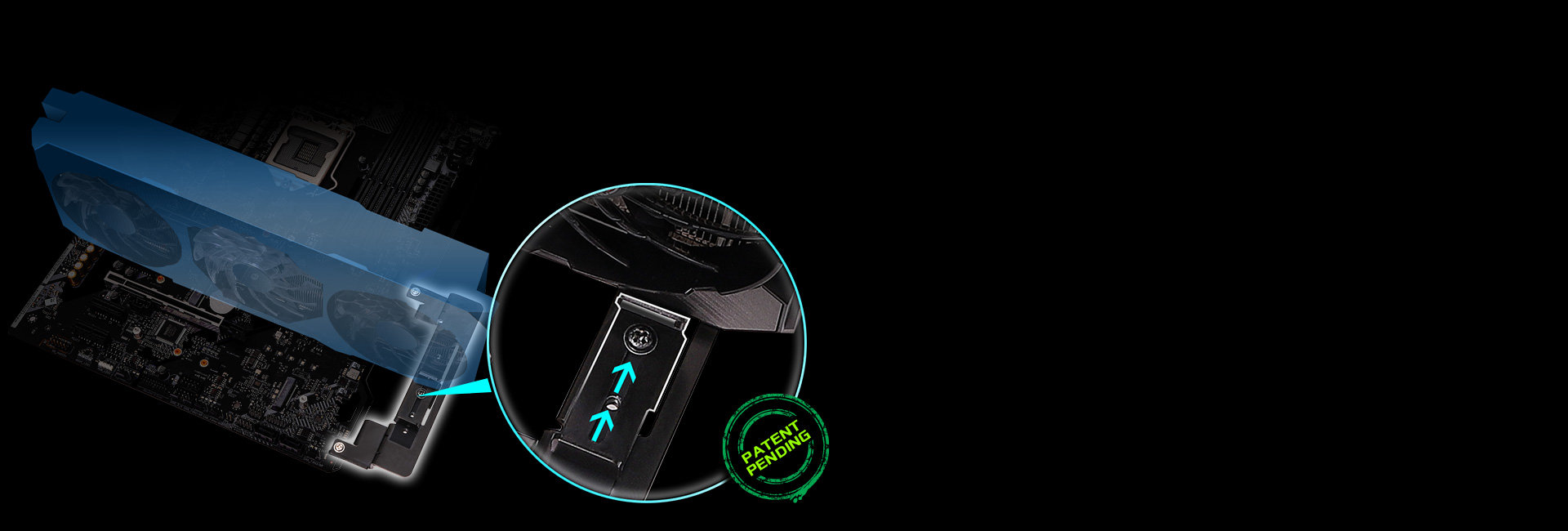

  - 1 X 显卡 卡 Holder
• 硬件监视器
  - 风扇转速计: CPU, CPU/水泵, 机箱/水泵风扇
  - 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, 机箱/水泵风扇
  - 风扇多速控制: CPU, CPU/水泵, 机箱/水泵风扇
  - 电压实时监控: CPU 核心, PCH, DRAM, VCCIO, VPPM, VCCSA, CPU PLL, +12V, +5V, +3.3V
• 结构
  - ATX 规格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
  - 2 盎司铜制 PCB 板
• 操作系统
  - 支持 Microsoft^® Windows 10 64-bit / 11 64-bit
• 认证
  - FCC, CE
  - 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)

HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。

规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。

以上使用界面图片仅供参考。实际使用界面可能因软件版本不同而有所差异。
