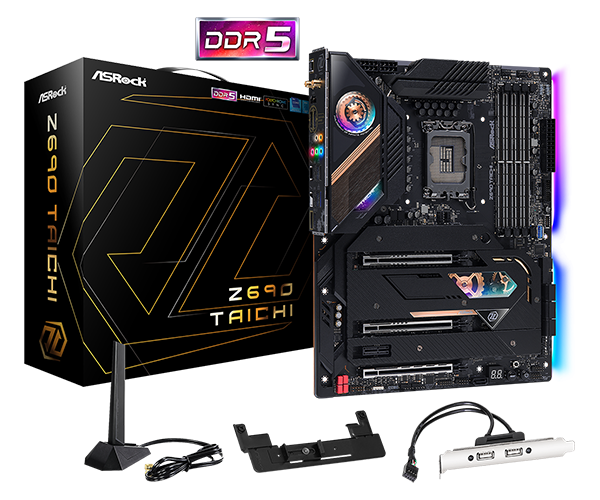

Z690 太极

支持第13代与第12代Intel^® Core™处理器 (LGA1700)
20 相 SPS Dr.MOS 电源设计
支持 DDR5 6400MHz (OC)
2 PCIe 5.0 x16, 1 PCIe 4.0 x16, 1 PCIe 3.0 x1
显示输出选项: HDMI, 2 Thunderbolt™ C 型接口
Realtek ALC1220 7.1 CH HD 音频编码解码器, ESS SABRE 9218 DAC, WIMA 音效电容
6 SATA3, 1 Independent SATA3
2 超级 M.2 (PCIe Gen4 x4)
1 M.2 (PCIe Gen3 x2 & SATA3)
2 Thunderbolt™ 4/USB4 C 型接口
1 USB 3.2 Gen2x2 前置 C 型接口
2 后置 USB 3.2 Gen2 Type A
8 USB 3.2 Gen1 (4 Rear, 4 前置)
1 个独立 USB 3.2 Gen1 Type A 接口
Killer E3100 2.5 千兆网卡, Intel^® 千兆网卡
Killer AX1675 802.11ax (WiFi 6E) + 蓝牙 5.3
Lightning电竞键鼠USB插槽
华擎显卡支撑架

产品特色
产品规格
支持与下载

购买

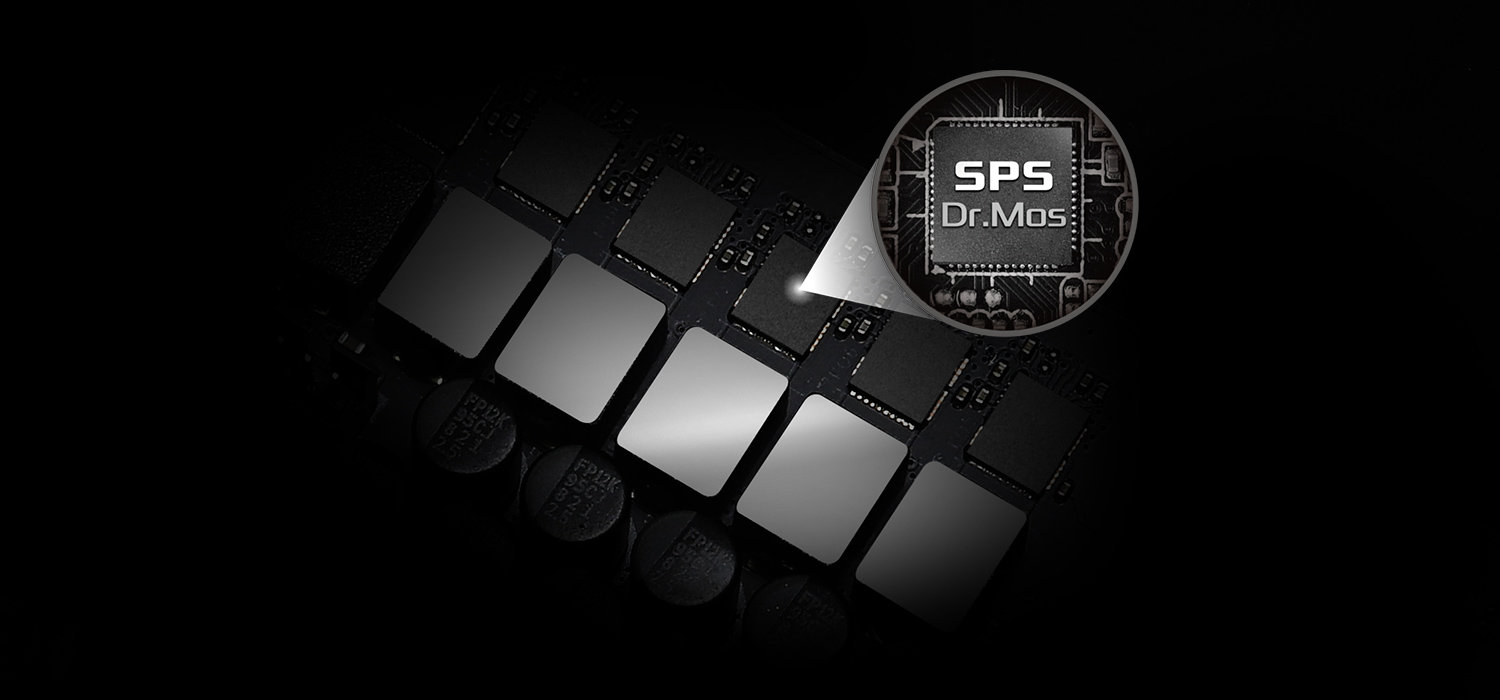

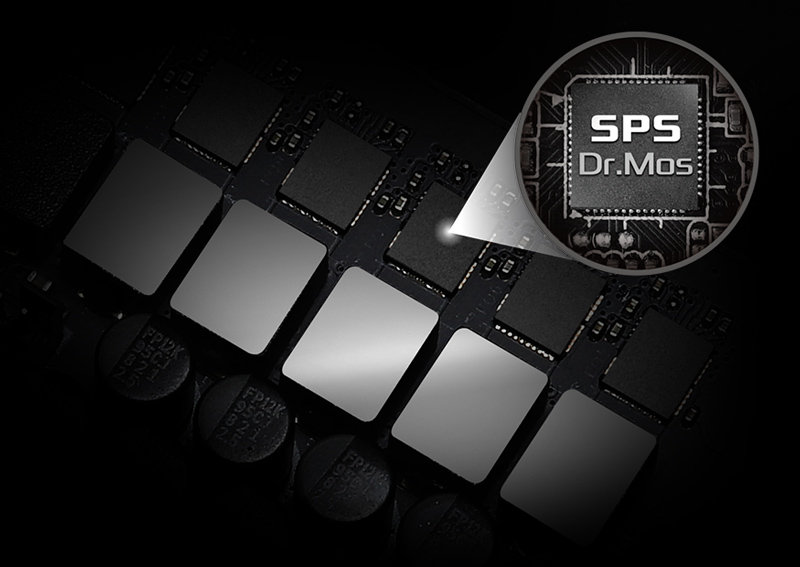

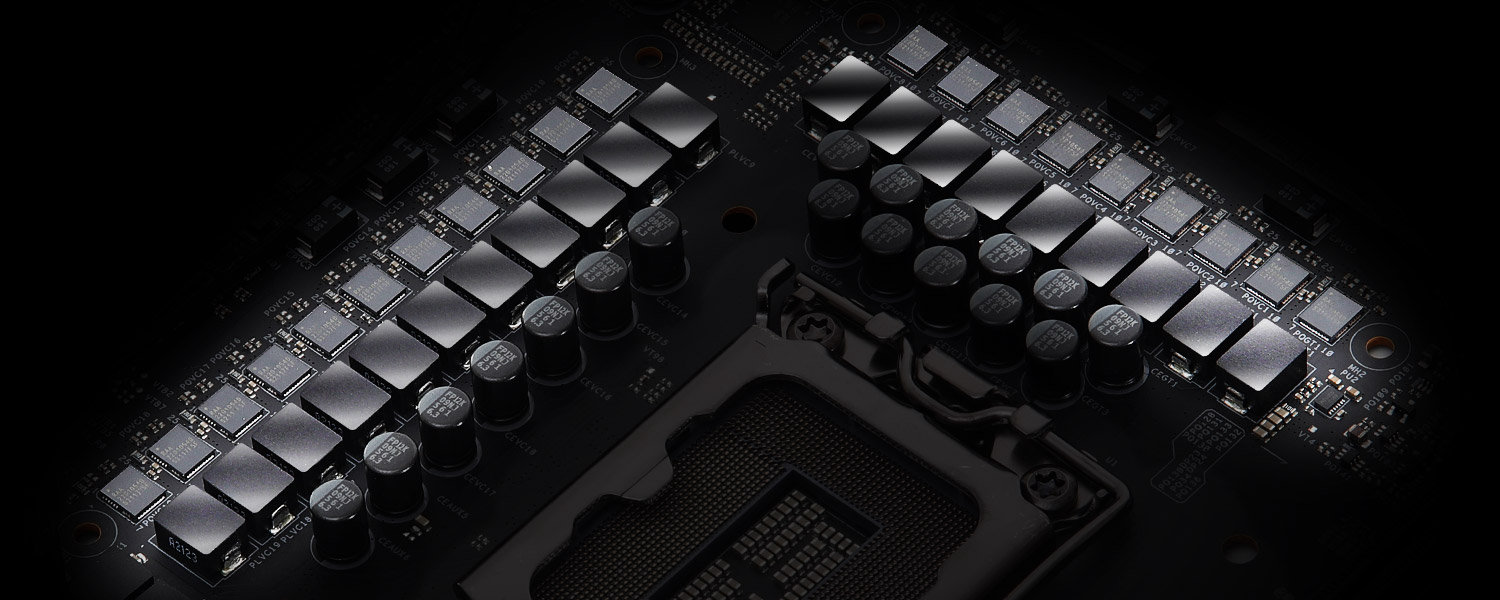

新一代 Dr. MOS 拥有更新的 SPS（Smart Power Stage）技术，可以独立监控、更佳化每一相电源，达到比以往更有效率、也更精准的电源调控，进而拥有更优异超频能力。

拥有坚固的元件，且能完全流畅地向 CPU 进行供电。还为高级玩家提供增强的性能，而温度能保持最低。

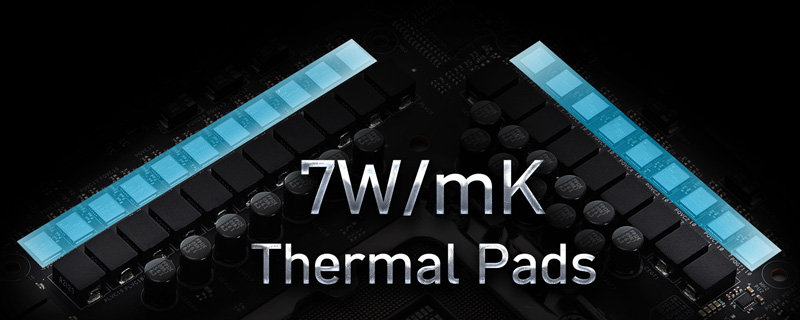

华擎采用具有7Ｗ/mK热传导率的高效率导热垫片，能够有效地帮助MOSFET散热，挖掘出潜在超频潜力!

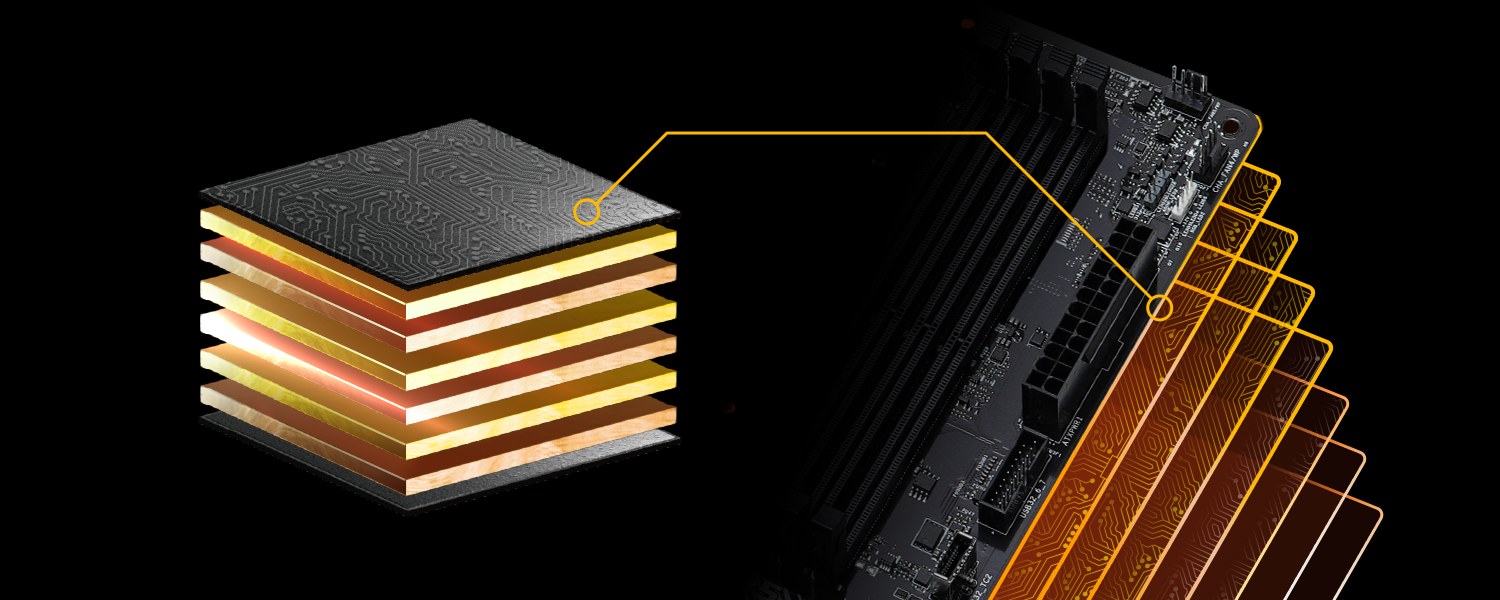

8 层 PCB 提供稳定的信号轨迹和电源形态，为内存超频提供更低的温度和更高的能效！因此还能支持最新的 DDR5 内存模块，获得极致内存性能！

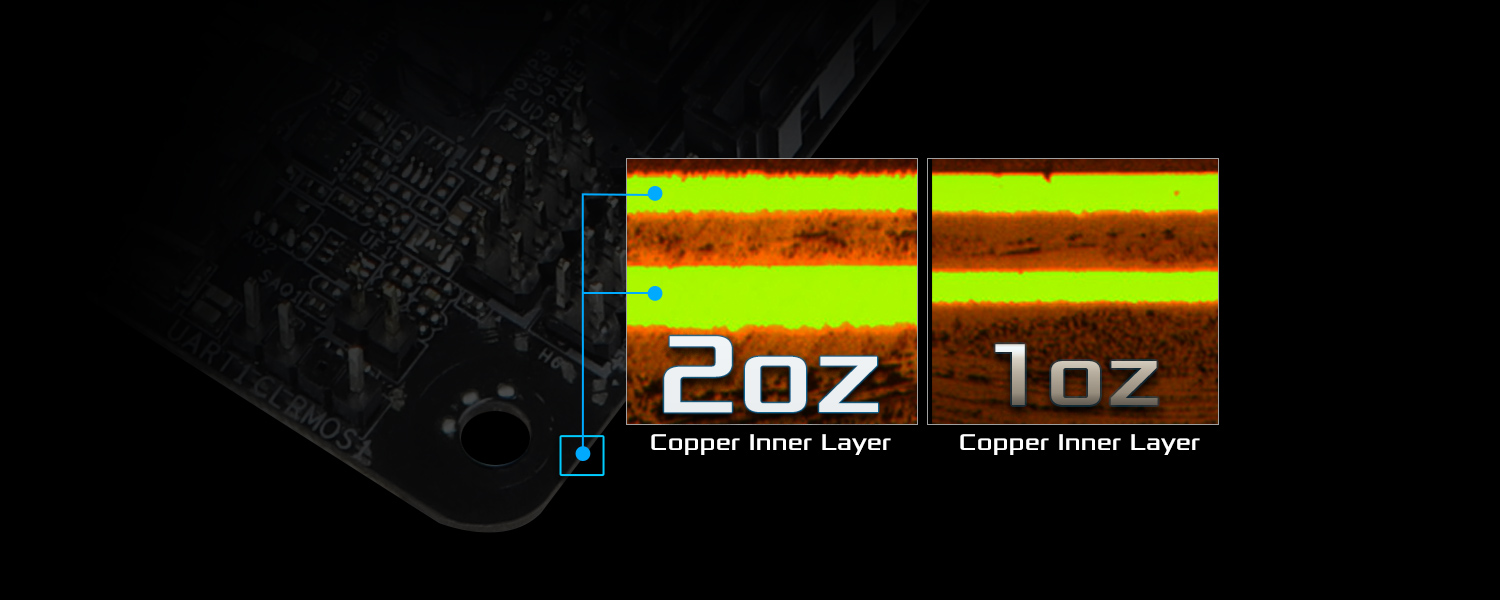

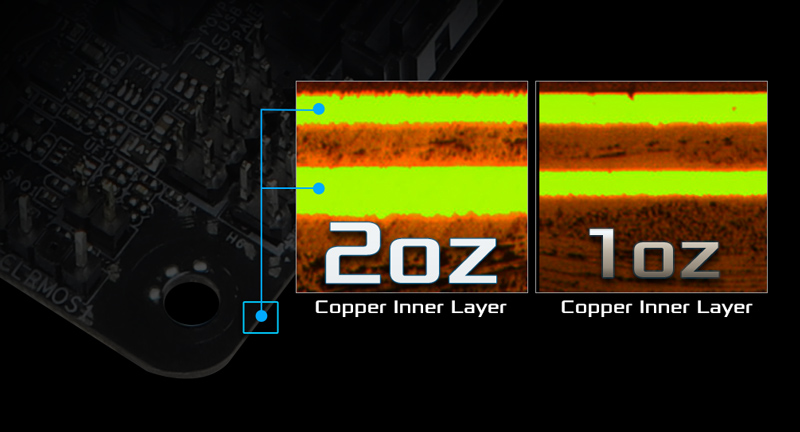

2 盎司铜制内层可提供稳定的信号追踪和电源形态！为超频保证更低的温度及更高的能效！

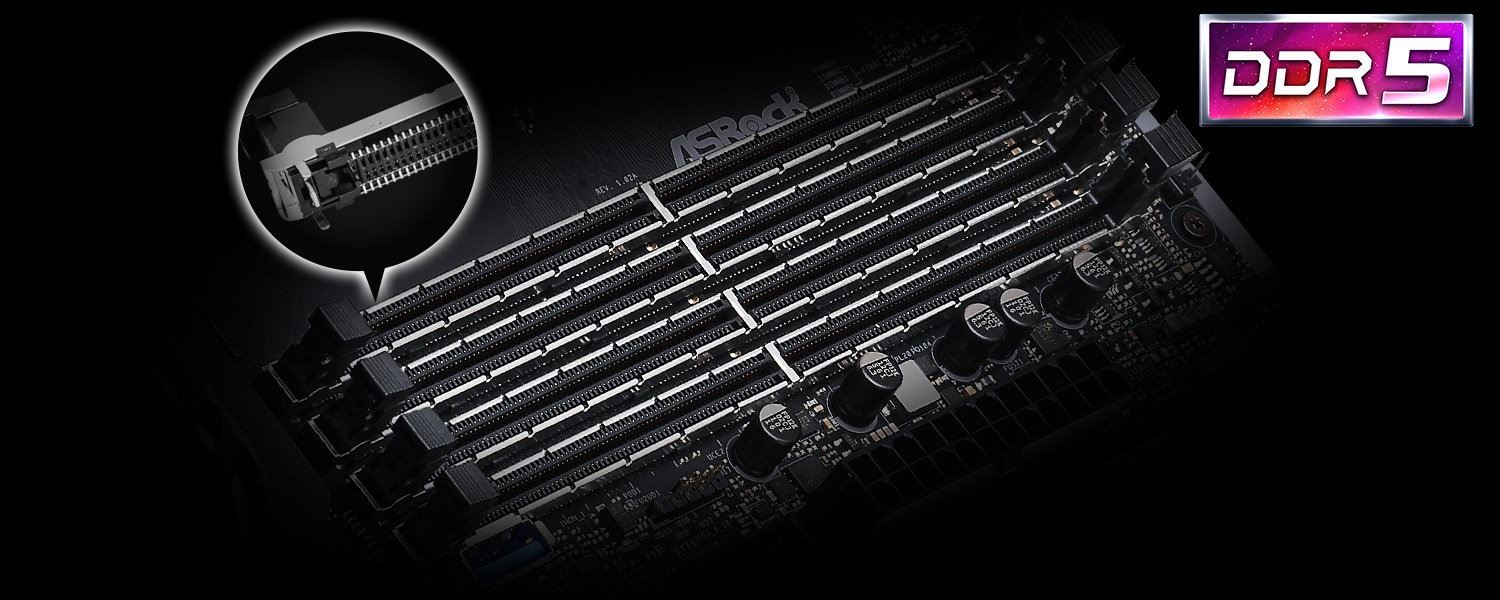

加强型内存插槽通过表面组装技术安装到主板上，能够提供更高的物理连接强度，内存信号也更稳定。凭借此项革新性的设计，内存的动态超频性能超乎想象。

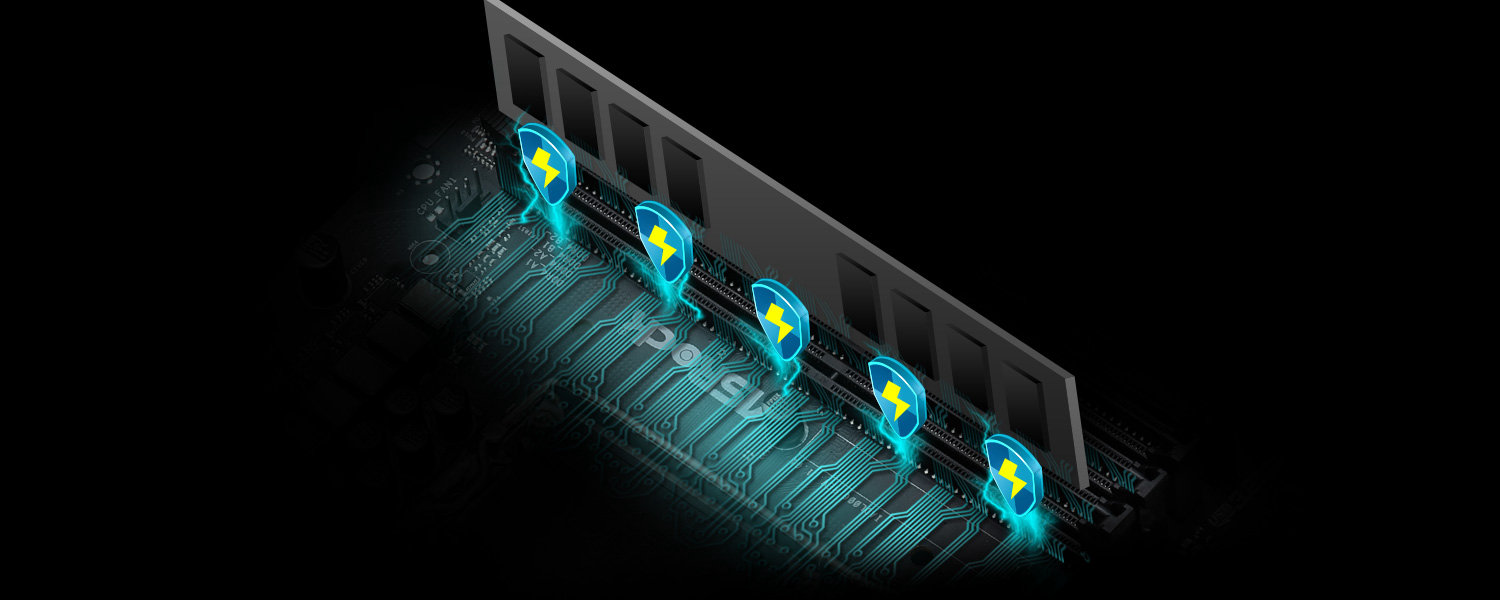

DDR5 Memory with Protection Circuit (Slot+DIY)

由于 DDR5 内存条的独特电子结构，在移除或安装AC电源时，若没有正确断开电源内存模块损坏的风险非常高。为防止此项风险，华擎在每块 DDR5 主板上置入了无忧保护电路来降低内存模块损坏的风险。

Killer以太网控制器专为竞技游戏玩家和追求性能的用户而设计，该主板配备了Killer E3100 2.5G以太网和WiFi 6E解决方案，增强的检测和优先级排序引擎为游戏和多媒体应用提供了终极的网络体验。

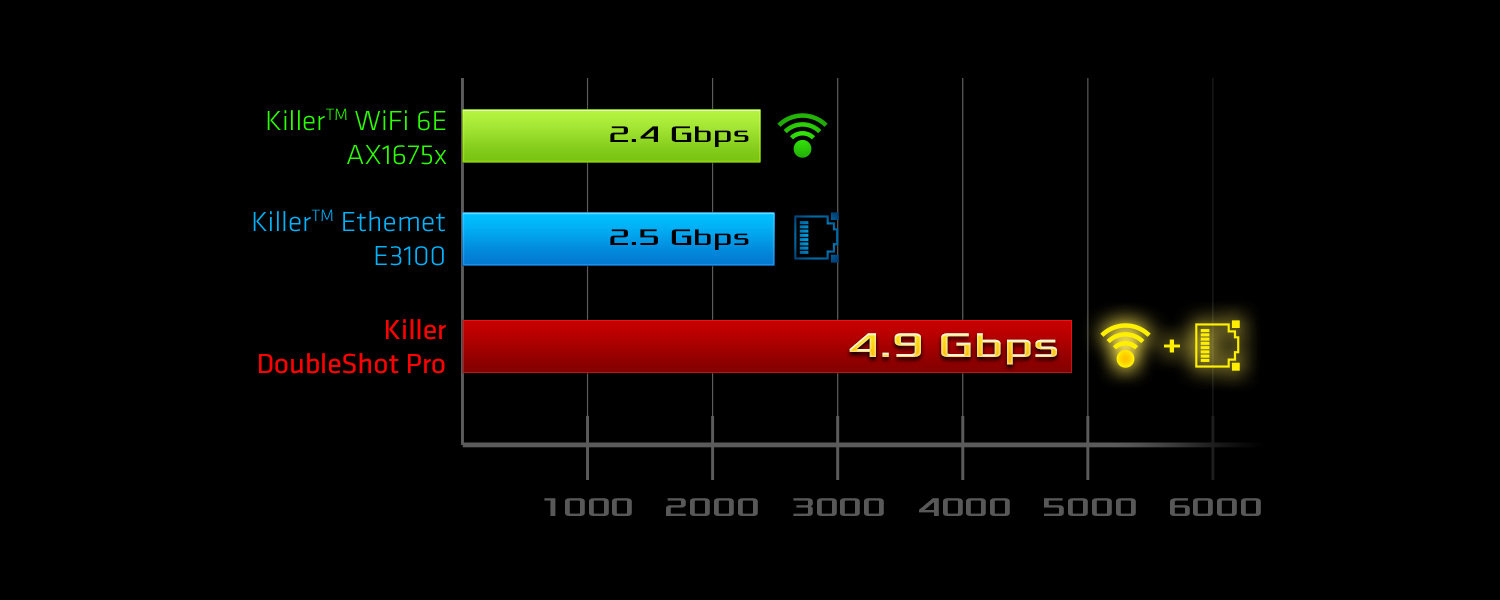

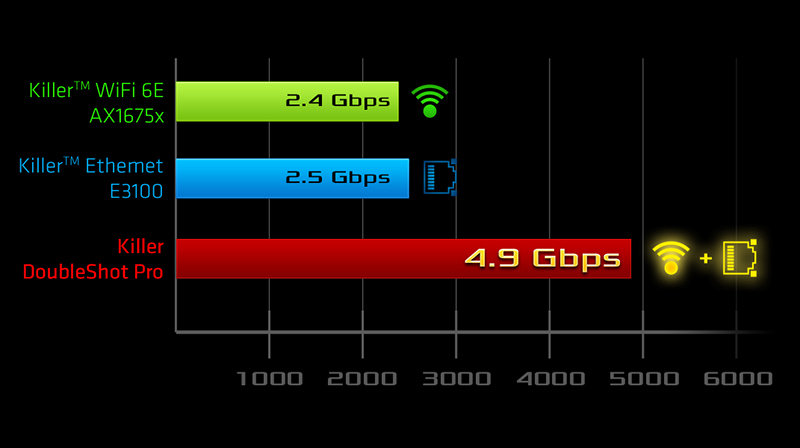

Killer DoubleShot Pro允许同时使用Killer Wireless和Killer以太网接口，这将为终端用户提供最高达4.9 Gbps的吞吐量，它自动利用最快的网络连接处理高优先级流量，从而确保最高优先级的流量始终放在最快，最可靠的连接上。

● 速度: DoubleShot Pro 技术通过让您的电脑同时使用所有网络适配器，为您的电脑提供最大的速度和吞吐量。
● 智能: Killer Prioritization Engine可自动对高优先级流量进行分类和优先级排序，例如网络游戏，流视频和高质量音频，这些流量将由系统最快的网络接口处理。这将为用户提供更少中断的更高质量的体验。
● 控制: 利用Killer Control Center 2.0来查看和管理您的应用程序正在使用的网络连接。使用视觉带宽控制设置限制，或通过阻止应用程序将其完全关闭，以免干扰优先级更高的应用程序。

Thunderbolt™ 4/USB4 技术加快了USB Type-C 接口的速度并使其拥有更广泛的应用，为工作及居家应用提供快速、简单的连接方式。它可以使数据传输速度快达 40Gbps，并通过一根 Thunderbolt 4 数据线连接外接显示器、Thunderbolt™ 和 USB 设备。

请参阅英特尔^® “什么是 Thunderbolt 4” 页面更多详细信息。

享受超快的充电速度。高达 9V@3A 27W 的新一代 PD 3.0 充电技术。

实际充电速度会依装置不同而改变。

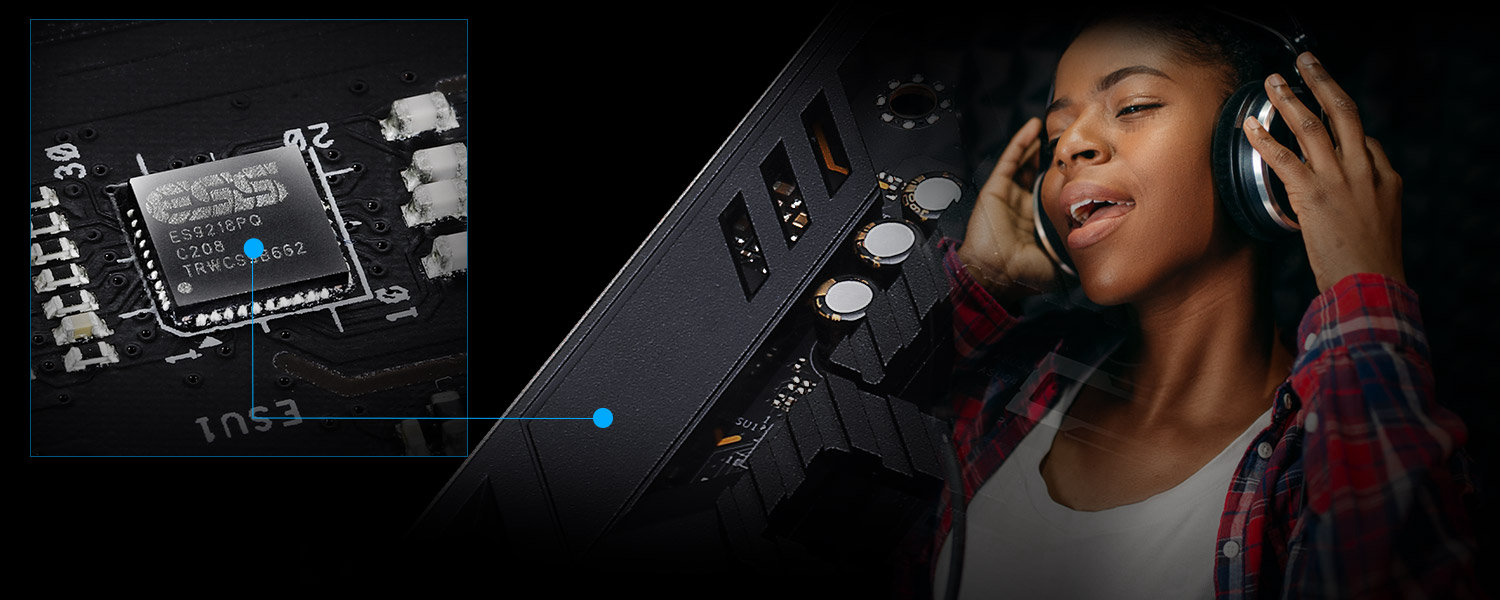

ES9218 SABRE DAC 带您拥抱震撼的音效体验!
√ 真正 Hi-Fi 音频。无数字信号失真
√ 130dB 信噪比
√ 112dB THD+N，并支持高达 600 Ω 阻抗的耳机

针对高端音频应用进行了优化！提供清澈与平衡的声音来满足最挑剔的发烧友。

无论您是通过 USB、Wi-Fi、模拟输出，甚至是 HDMI 来连接耳机、头戴式耳机、外部或内部扬声器，Nahimic 音频都能为您提供最迷人的、充满活力且细节丰富的聆听体验。

强大的算法确保最佳无噪音对话，无论距离麦克风多远，都能保持恒定声级。Nahimic 音频引擎可以动态净化声音，以消除干扰噪音并降低语音变化。从而改善通讯效果，减少疲劳度。
●静态噪声抑制
●回声消除
●去除边音
●声音稳定

●Sound Tracker
Sound Tracker（声音追踪器）是一种视觉指示器，可识别主要声音的发出方向。每道声音都在雷达上360°正确定位，使电竞玩家完全沉浸其中。

●适用于任何设备！
在所有您最喜欢的音频设备上享受动态高品质环绕立体声：音频插孔、USB、蓝牙、高清多媒体接口、数字接口。Nahimic 兼容所有您最喜欢的音频工具，并确保其中每一种工具都达到最佳音质。Nahimic 通过测量和改进来优化我们的技术，为您提供最佳声音体验。

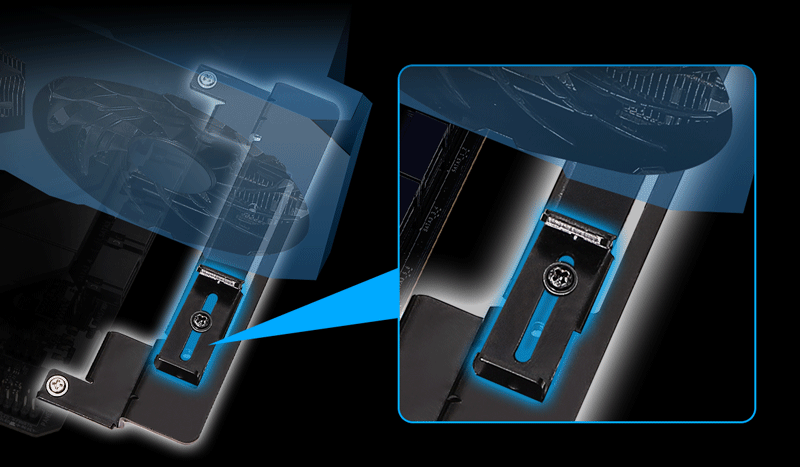

华擎独家的显卡支撑架与主板结合，共同锁附在机壳之ATX螺孔，再以螺丝无段调整副支架，向上支撑住显卡。主支架不只有两处螺丝可稳固锁附，边缘的卷边亦同时抵住主板PCB侧边，对抗显卡下垂的力道。稳固的结构，不会因为运送、震动造成位移，失去支撑效果。

提供抗干扰硬件，让华擎成为您最值得信赖的盟友。无线加密狗应尽可能远地放置，以防止设备之间在2.4GHz数据频段上产生噪声。精选型号的主板上附赠此无线加密狗USB支架，可帮助您构建PC而不会受到干扰。

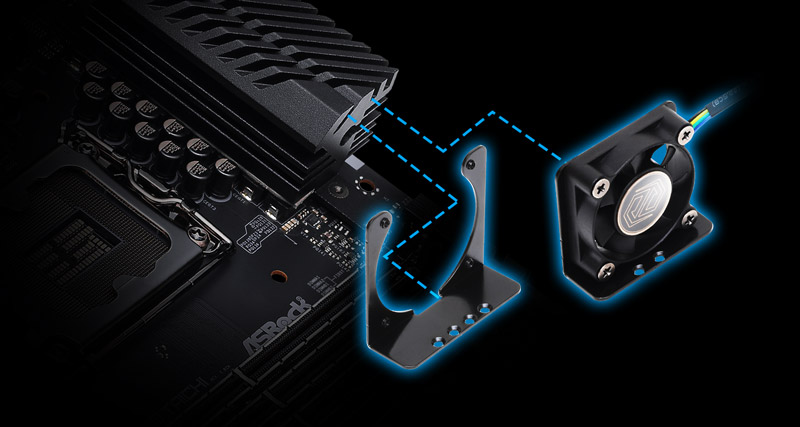

优化的风扇设计可实现更好的散热。您可以选择奉赠的3CM高性能风扇，也可以升级到自己的4CM风扇以获得更好的散热和静音性能。

*包含 3CM 风扇和 4CM 风扇支架。

Lightning电竞键鼠USB插槽

电竞键鼠近年来，逐渐从1000 MHz的回报率(Polling Rate)，提升到2000　MHz、4000 MHz甚至8000 MHz的水平。但我们发现，当您同时接上如此高回报率的键鼠时，其实会互相影响，导致回报率不稳的情形发生，您购买的高阶电竞键鼠，效能是能够被牺牲的吗？当然不能！因此，我们特地设计「Lightning电竞键鼠USB插槽」，专门给高回报率电竞键鼠使用，性能绝不受限！

创造你的個人特「色」 - Polychrome RGB

除了主板上头的RGB灯效以外，我们还提供了RGB LED接针与Addressable RGB LED 接针，允许主板连接所有兼容的LED设备，如灯条、CPU风扇、散热器、机壳等。此外，用户也可以同步RGB LED设备，通过Polychrome RGB同步认证的配件，来创建自己独特的灯光效果。

*Addressable RGB LED 接针支持WS2812B Addressable RGB LED 灯条(5V/Data/GND)，上限额定功率为3A (5V)，上限数量为80个LED，长度在2米以内。
*RGB LED 接针支持标准5050 RGB LED条(12V/G/R/B)，上限额定功率为3A (12V)，长度在2米以内。
*A Group=ARGB接头, B Group=RGB接头

支援安裝多個M.2 SSD，其中一個甚至可以支援最新一代的PCI Express 4.0傳輸協議，速度是前一代的2倍，提供如同閃電般快速的資料傳輸體驗。

厌倦了螺丝脱落或机箱内螺丝丢失？

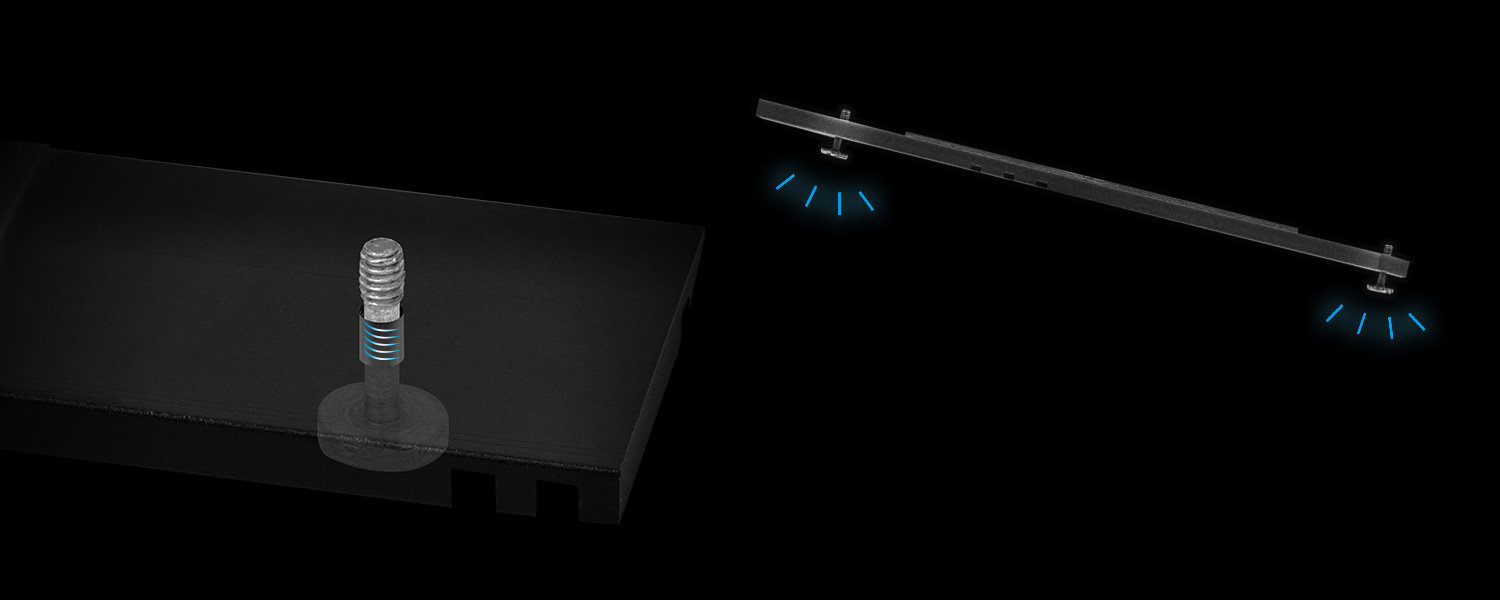

增强型 M.2 散热器采用防脱落螺丝设计，确保安装过程更轻松。

无需担心缺少磁盘驱动器！华擎预装 LAN 驱动程序，确保您能够以比使用 SCD 更简单的方式安装所需的所有驱动程序。
步骤 1：安装自动驱动程序安装器。
步骤 2：升级所需的驱动程序。
步骤 3：完成！

试试更方便的 BIOS 更新方式吧！透过 BIOS 一键更新功能，现在你只需要一支 U 盘碟、插上电源、按下 BIOS 一键更新按钮，不需要 CPU 也不需要内存，便可以快速更新主板 BIOS。

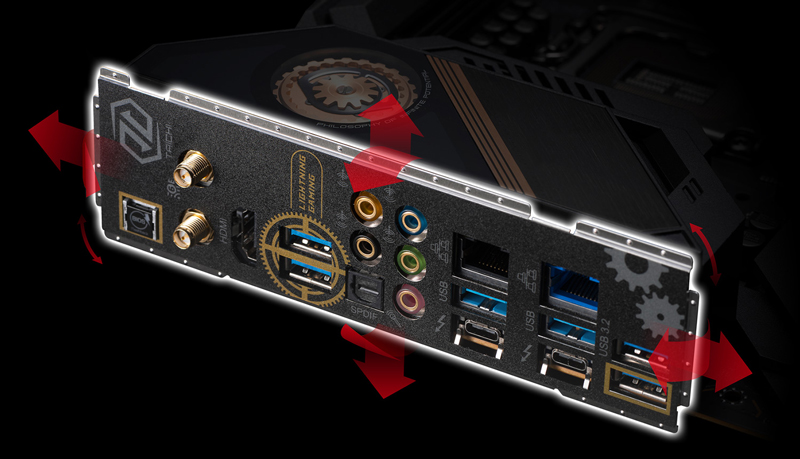

不像大多数装饰用途大于实际用途的所谓预装式I/O挡板。ASRock 弹性化I/O挡板预留了更多弹性化调整空间，可完美对应各式机壳的公差，准确贴合机壳，再也不会碰到主板螺丝孔位对不上机壳的问题。

独家功能
华擎 USB 4.0
- 支持华擎 USB 4.0 Thunderbolt™ 4 C 型接口接口（USB 4.0 协议支持 40 Gb/s；Thunderbolt™ 协议支持 40Gb/s）
华擎 USB 3.2 Gen2
- 华擎 Front Panel C 型接口 USB 3.2 Gen2x2 接针 (20 Gb/s)
- 华擎 USB 3.2 Gen2 A 型接口接口 (10 Gb/s)
华擎超合金
- 超合金散热器
- 高级电感
- 105A SPS (Smart 电源 Stage)
- 内存供电高效合金电感 (与铁质电感相比磁芯损耗率降低 70%)
- Nichicon 12k 黑色电容 (日本原装高品质高传导固态电容)
- I/O 装甲
- 黑色磨砂 PCB
- 高密度防潮纤维电路板
- 8 层板 PCB
- 2 盎司铜制 PCB 板
服务器级低损耗 PCB
Killer 2.5 千兆网卡
802.11ax Wi-Fi 6E
Killer DoubleShot™ Pro
华擎自动驱动安装
华擎合金插槽
华擎 M.2 散热盔甲
华擎超级 M.2 (PCIe Gen4x4)
华擎超稳定 USB 供电
华擎全防护 (支持全部 USB、音源、网络接口)
华擎即时更新 & 应用市场
处理器
- 支持第13代与第12代Intel^® Core™处理器 (LGA1700)
- 数字供电
- 20 相供电设计
- 支持 Intel^® Hybrid Technology
- 支持 Intel^® Turbo Boost Max 3.0 技术
- 支持华擎B+ 涡轮芯片 V
芯片
- Intel^® Z690
内存
- 双通道 DDR5 内存 Technology
- 4 x DDR5 内存插槽
- 支持 DDR5 (非 ECC), un-buffered 内存高达 6400+(OC)*
- 系统内存最大容量: 192GB
- 支持 Intel^® 极限内存配置 (XMP) 技术 3.0
- DIMM 插槽采用 15μ 镀金接针

*支持 DDR5 4400 (1DPC) / 3600 (2DPC) natively.
BIOS
- 支持图形界面的多国语 256Mb AMI UEFI Legal BIOS
- 符合 ACPI 6.0 兼容唤醒事件
- 支持 SMBIOS 2.7
- CPU Core/Cache, CPU GT, DRAM, VCCIN_AUX, +1.8V PROC, +1.05V PROC, +0.82V PCH, +1.05V PCH 电压多功能调节器
板载显卡
- Intel^® Xe Graphics Architecture (Gen 12)
- 三显示输出选项: 1 x HDMI 和 2 x Intel^® Thunderbolt™ 4
- 支持三显示器同时输出
- 支持 Intel^® Thunderbolt™ 4, 最大分辨率达 8K (7680x4320) @ 60Hz**
- 支持 HDMI 2.1 TMDS 兼容最高分辨率达 4K x 2K (4096x2160) @ 60Hz
- 支持 HDCP 2.3 with HDMI 2.1 TMDS Compatible 接口和 Intel^® Thunderbolt™ 4 接口

*仅内置 GPU 的处理器可支持 Intel^® UHD 显示芯片内置视觉技术与显示输出.

**支持两个 4K 显示器或一个 8K 显示器
音效
- 7.1 声道高保真音频, 支持内容保护功能 (Realtek ALC1220 音频编码解码器)
- 支持优质蓝光音效
- 支持防突波
- WIMA音频电容器（用于前置输出）
- ESS SABRE9218 DAC，用于前面板音频 (130dB SNR)
- 纯净电源
- 直接驱动技术
- PCB 隔离屏蔽
- 後置音效自动阻抗侦测
- 左右声道分层布线
- 镀金音频插孔
- 15μ 镀金音频接口
- Nahimic 音频
局域网
1 x 2.5 千兆网卡 10/100/1000/2500 Mb/s (Killer E3100G)
- 支持 Killer LAN 软件
- 支持 Killer DoubleShot™ Pro
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE
1 x 千兆网卡 10/100/1000 Mb/s (Intel^® I219V)
- 支持网络唤醒功能 (Wake-On-LAN)
- 支持防雷击 / 防 ESD 静电
- 支持 Energy Efficient Ethernet 802.3az
- 支持 UEFI PXE
无线网卡
- 802.11ax Wi-Fi 6E 模块
- 支持 IEEE 802.11a/b/g/n/ax
- 支持双频2x2 160MHz和扩展的6GHz频段*
- 双天线支持 2 (发送) x 2 (接收) 分集技术
- 支持蓝牙 + High speed class II
- 支持 MU-MIMO
- 支持 Killer LAN 软件
- 支持 Killer DoubleShot™ Pro

*Microsoft® Windows® 11 支持Wi-Fi 6E（6GHz 频宽）。是否可用将根据不同国家和地区的法规而定。通过 Windows® 升级和软件更新可进行激活（在支持的国家内）。
需使用一个 6GHz 兼容路由器来获得 6E 功能。
扩充插槽
CPU:
- 2 x PCIe 5.0 x16 插槽 (PCIE1 和 PCIE2), 支持 x16 or x8/x8 模式s*
芯片组:
- 1 x PCIe 4.0 x16 插槽 (PCIE4), 支持 x4 模式*
- 1 x PCIe 3.0 x1 插槽 (PCIE3)*
- 1 x M.2 接口 (Key E), 支持 2230 型 WiFi / BT PCIe WiFi 模块和 Intel^® CNVi (集成 WiFi/BT)

- 支持 AMD CrossFire™
- VGA PCIe 插槽采用 15μ 镀金接针 (PCIE1 和 PCIE2)

*支持 NVMe SSD 开机
存储
CPU:
- 1 x 超级 M.2 接口 (M2_1, Key M), 支持 type 2280 PCIe Gen4x4 (64 Gb/s) mode*
芯片组:
- 1 x 超级 M.2 接口 (M2_2, Key M), 支持 2242/2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
- 1 x M.2 接口 (M2_3, Key M), 支持 type 2230/2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x2 (16 Gb/s) modes*
- 6 x SATA3 6.0 Gb/s 接口
- 1 x Independent SATA3 6.0 Gb/s 接口

*支持 Intel^® Optane™ 内存 H Series (仅 M2_2)
支持 Intel^® Volume Management Device (VMD)
支持 NVMe SSD 开机
支持华擎 U.2套件
独立硬盘冗余阵列 (RAID)
- 支持SATA存储设备的RAID 0，RAID 1，RAID 5和RAID 10
- 支持 RAID 0, RAID 1 和 RAID 5 for M.2 NVMe 存储设备
板载接口
- 1 x SPI TPM 接针
- 1 x 电源 LED 与扬声器接针
- 1 x RGB LED 接针*
- 3 x 可编程 LED 接针**
- 1 x CPU 风扇接口 ((4-针))***
- 2 x CPU / 水泵风扇接口s ((4-针)) (智能风扇速度控制)****
- 4 x 机箱 / 水泵风扇接口 ((4-针)) (智能风扇速度控制)*****
- 1 x VRM/Water Pump Fan 接口 ((4-针))******
- 1 x 24 针 ATX 电源接口 (高密度电源接口)
- 2 x 8 针 12V 电源接口 (高密度电源接口)
- 1 x 前面板音频接口 (15μ 镀金音频接口)
- 2 x USB 2.0 针状接头 (支持 3 USB 2.0 接口) (支持 ESD 静电防护)
- 1 x Independent USB 3.2 Gen1 A 型接口接口
- 2 x USB 3.2 Gen1 接针 (支持 4 USB 3.2 Gen1 接口) (ASMedia ASM1074 集线器) (支持 ESD 静电防护)
- 1 x 前置 C 型接口 USB 3.2 Gen2x2 接针 (20 Gb/s) (支持 ESD 静电防护)
- 1 x CMOS 数据清除按钮
- 1 x 带 LED 的 Dr. Debug
- 1 x LED 电源按钮
- 1 x LED 重置按钮

*支持高达 12V/3A, 36W LED 灯条

**支持高达 5V / 3A，15W LED灯条

***CPU 风扇接口支持最大 1A (12W) 电源.

****CPU_FAN2/WP_3A 支持最高 3A (36W) 的水冷风扇。
CPU_FAN3/WP 支持 water cooler fan of maximum 2A (24W) fan 电源.

*****机箱 / 水泵风扇支持最高 2A (24W) 水冷风扇。

******VRM/水泵风扇接口支持最高 2A（24W） VRM 风扇。
CPU_FAN2/WP_3A, CPU_FAN3/WP, VRM_FAN1/WP, CHA_FAN1~4/WP 可以自动检测 3 针或 4 针风扇.
后背板输出 / 入接口
- 2 x 天线端口
- 1 x HDMI 接口
- 1 x 光纤 SPDIF 数字音频输出端口
- 2 x USB 3.2 Gen2 A 型接口接口 (10 Gb/s) (ReDriver) (支持 ESD 静电防护)
- 2 x USB 4.0 Thunderbolt™ 4 C 型接口接口（USB 4.0 协议支持 40 Gb/s；Thunderbolt™ 协议支持 40Gb/s） (支持 ESD 静电防护)*
- 4 x USB 3.2 Gen1 A 型接口接口 (支持 ESD 静电防护)**
- 2 x RJ-45 网卡接口 LED 指示灯 (ACT/LINK LED 和 SPEED LED)
- 1 x BIOS 一键更新按钮
- HD 音频插孔: 后置 / 中置 / 低音 / 线性输入 / 前置 / 麦克风 (镀金音频插孔 with LED)

*支持 USB PD 3.0 至 9V@3A (27W) / 5V@3A (15W) 充电

**USB3_2, USB3_3 和 USB3_4 are 源自 Intel Z690; USB3_1 is from ASMedia ASM3042.
USB3_1_2 are the Lightning电竞键鼠USB插槽.
USB3_3端口支持超稳定 USB 供电.
USB3_3_4 端口不支持 ACPI 唤醒功能.
软件与 UEFI
软件
- 华擎主板调节软件 (A-Tuning)
- Killer 控制中心
- 华擎 Polychrome SYNC*
UEFI
- 华擎 EZ Mode
- 华擎全高清 UEFI
- 华擎定制型 UEFI
- 华擎自动驱动安装
- 华擎 Instant Flash（即时更新工具）
- 华擎云升级
- 华擎简易阵列

*可从华擎应用市场下载这些应用程序.
随机光盘
- 驱动程序, 应用软件, 杀毒软件 (试用版)
附件
- 快速安装指南, 支持光盘
- 4 x SATA 数据线
- 1 X 显卡卡 Holder
- 1 x USB扩充挡板 (适用无线装置的USB接收器)
- 1 x 3010 散热风扇，配备支架和螺丝包
- 1 x 4010风扇支架和螺丝包 (不含4010风扇)
- 1 x 华擎 WiFi 2.4/5/6 GHz 天线
- 3 x M.2 插槽螺丝
- 1 x M.2 插槽的支座
硬件监视器
- 风扇转速计: CPU, CPU/水泵, Chassis/Water Pump, VRM/Water Pump, MOS Fans
- 静音风扇 (可根据处理器温度自动调节机箱风扇转速): CPU, CPU/水泵, Chassis/Water Pump, VRM/Water Pump, MOS Fans
- 风扇多速控制: CPU, CPU/水泵, Chassis/Water Pump, VRM/Water Pump, MOS Fans
- 电压实时监控: +12V, +5V, +3.3V, CPU 核心, +0.82V PCH, +1.05V PCH, +1.05V PROC, DRAM, VCCIN_AUX, VCCSA
结构
- ATX 规格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- 8 层板 PCB
- 2 盎司铜制 PCB 板
操作系统
- 支持 Microsoft^® Windows 10 64-bit / 11 64-bit
认证
- FCC, CE
- 支持 ErP/EuP (需要搭配支持 ErP/EuP 的电源供应器)
- CEC Tier II ready
